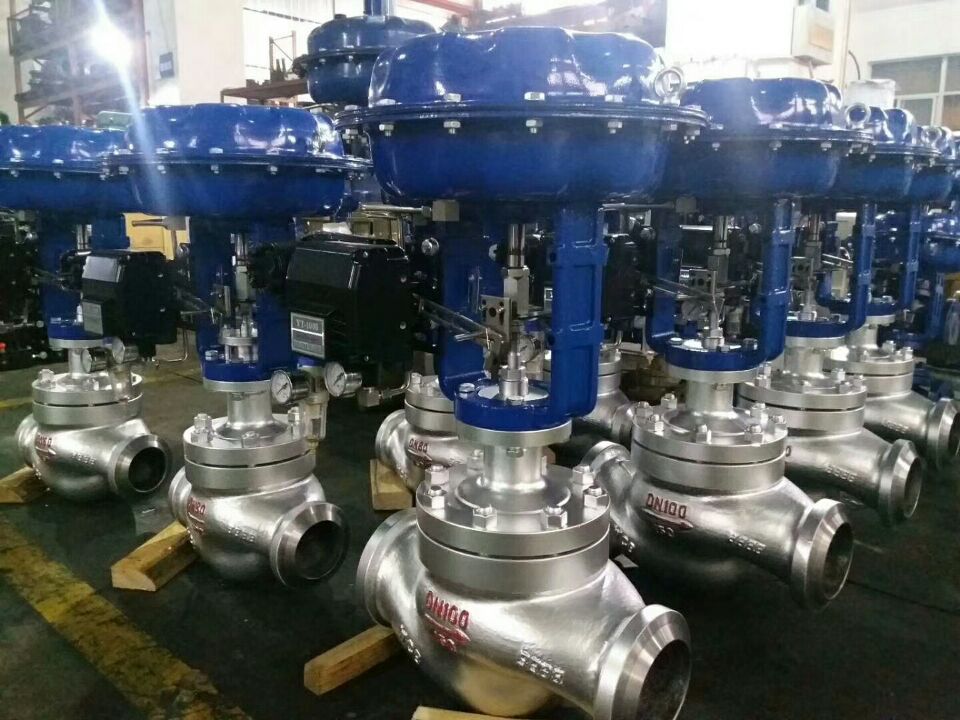

氣動焊接調節閥是由單作用氣動薄膜執行機構和調節閥組成，調節閥連接方式為焊接。閥體材質可以選用鍛鋼(A105)、不銹鋼、鉻鉬鋼。氣動焊接調節閥，一般適用于高壓場合。標準型適合工作溫度(-17～+250℃)，高溫型適合工作溫度(+250～+450℃)，低溫型適合工作溫度(-40～-196℃)，波紋管密封型適合工作溫度(-40～+350℃)，閥體上加上散熱片，適合水蒸氣，導熱油等溫度超過250℃的介質使用。氣動單座調節閥配置HEP定位器或YT-1000L 定位器，可以根據用戶需求，配進口定位器如西門子定位器、山武定位器等。閥門定位器輸入信號為4-20mA，可以選配輸出信號4-20mA。
氣動焊接調節閥 技術參數
公稱通徑(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
閥座直徑
額定流量系數(KV)
單座
6.9
11
17.6
27.5
44
69
110
176
275
440
630
875
1250
籠式
6.3
10
16
63
155
370
580
900
1300
允許壓差(MPa)
≤ 公稱壓力
額定行程
60
配用執行器型號
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
閥體形式
直通鑄造高壓球型閥、角型鍛造高壓閥體
公稱通徑
DN20～300mm
公稱壓力
PN11.0、PN15.0、PN26.0、PN42.0MPa；ANSI 150、300、600、900LB；JIS 10、20、30、40K
法蘭標準
GB/T9113、 JB/T79、HG20594及其他標準
連接形式
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以?xún)?
閥蓋形式
標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式
螺栓壓緊式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥體材料
鍛鋼(A105)、不銹鋼、鉻鉬鋼
氣動焊接調節閥 零部件參數
零部件
材質
閥體
WCB
304
316
316L
墊片
PTFE\石墨墊片
閥座 / 套筒
閥芯
導向套/并帽
中墊
閥蓋
閥桿
填料
PTFE/石墨
填料壓蓋
氣動焊接調節閥 性能參數
項目
不帶定位器
帶定位器
基本誤差%
±5.0
±1.0
回差%
3.0
1.0
死區%
0.4
始終點偏差%
氣開
始點
±2.5
氣關
終點
額定行程偏差%
≤2.5
泄露量L/h
0.01%×閥額定容量
可調范圍R
30：1
