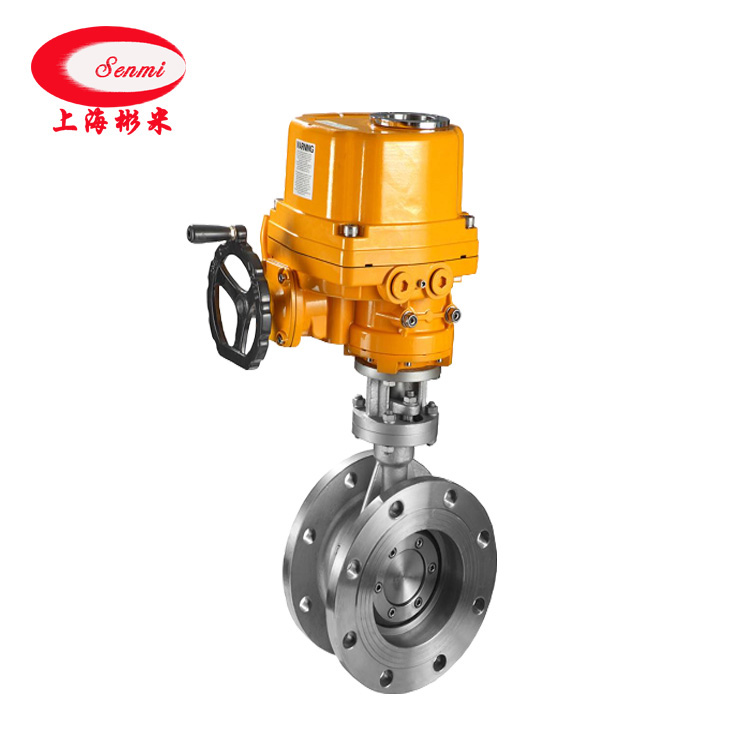

一、 電動防爆蝶閥 概述

電動防爆蝶閥 采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。電動防爆蝶閥采用原裝進口SEIQ防爆電動執行機構配以三偏心硬密封蝶閥,具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

二、電動防爆蝶閥特點

1 、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。

三、電動防爆蝶閥SEIQ執行機構特點

1、   殼體-殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級IP67，防爆等級BT4，并有IP68和CT4供選擇
2、   電機-全封閉式鼠籠式電機，體積小、扭矩大、慣性小、絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。
3、   手動結構-手輪的設計保證案例可靠、省力、體積小、不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。(注:在電機不通電的狀況下，電動執行器將保持永久手動狀態)
4、   指示器-指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸透鏡設計，不積水，觀察方便。
5、   干燥器-用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6、   限位開關-機械，電子雙重限位。機械限位螺釘可調，案例可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，無需電池支持(微動開關接點均勻為銀質觸點)
7、   扭矩開關-可提供過載保護，在閥門卡澀，有異物時，自動斷開電機電源，更有效的保護閥門和電動執行器不受損壞。(出廠前已設定好，請用戶不要隨意更改設置)
8、   自鎖-精密和雙蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低(最大50分貝)，壽命長有自鎖功能，防止反轉，傳動部分穩定可靠，出廠已經加滿高效潤滑脂，使用無需再加油。
9、   防脫螺栓-拆除外殼時，螺栓附在殼體上，不會(huì )脫落。外部螺栓均采為不銹鋼材質。

四、電動防爆蝶閥主要性能規范

五、電動防爆蝶閥主要外形尺寸與連接尺寸( mm )
