一 、電動平板閘閥 產品概述
SENMI生產的電動平板閘閥具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；電動平板閘閥適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石化、油、氣、長輸管線等領域。

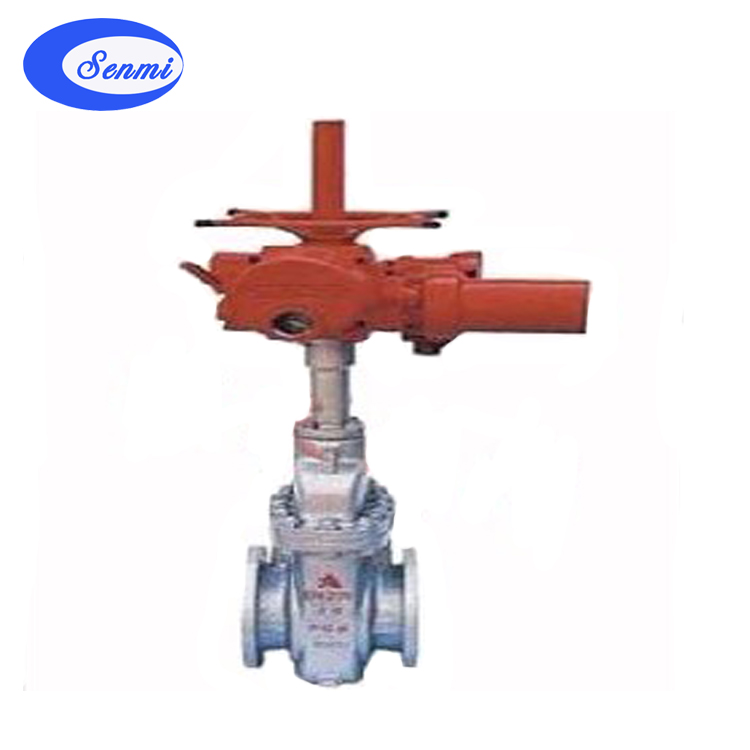

電動平板閘閥
電動閘閥
二 、電動平板閘閥 產品特點
1、閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。 2、閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。 3、閥門執行機構的故障不會(huì )影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。 (1) 軛架套管 – 鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。 (2) 閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。 (3) 壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。 (4) 閥座環 – 焊接閥座環垂直于流動通道，易于維護。 (5) 執行機構 – 平板閘閥可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。 (6) 軛架 – 完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。 (7) 壓蓋 – 兩件式，自調節壓蓋，避免被彈出。 (8) 整體后座 – 硬面，使用壽命最長。 (9) 閥瓣 – 彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。 (10) 整體止動 – 整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。
三 、電動平板閘閥 閥門執行標準
設計規范
結構長度
連接法蘭
試驗與檢驗
壓力-溫度
產品標識
JB/T5298
JB/79
GB9131
GB/T12220
API6D
ANSI-16.5
ANSI B16.34
MSS SP-25
四 、電動平板閘閥 主要性能規范
設計等級
常溫下試驗壓力(MPa)
適用溫度℃
適用介質
殼體
左密封
低壓密封
“G”型
“D”型
普通型
“抗硫”型
“基本”型
公稱壓力PN(MPa)
1.6
2.4
1.76
0.6
-29～50
-45～21
-2～121
H2S和CO2總含量大于500mg/m2的介質
石油天然氣、水等
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.6
7.04
磅級Lb
150
3.0
2.2
300
7.7
5.6
五 、電動平板閘閥 主要零件材料
閥門/閥蓋
WCB
WC6
A352-LCB
A351-CF8M
閘板
2Cr13+ENP
20CrMoV+STL
ANSO410+ENP
ANSI316+ENP
閥桿
2Cr13
A182-A6a
A182-A316S
閥座
25+PTFE
A105+PTFE
A182-F316+PTFE
填料
NBR/FPM
柔性石墨/Flexible Graphite
聚四氟乙烯/PTFE+FPM
六 、電動平板閘閥 主要外形及連接尺寸
1.6MPa
DN
L
D
D1
D2
Do
f
b
H
n-Φd
凸面法蘭 RF Z43WF-16C Z543WF-16C Z643WF-16C Z943WF-16C
50
178
160
125
100
250
3
16
584
4-Φ18
65
190
180
145
120
18
634
80
203
195
135
20
688
8-Φ18
229
215
181
155
863
254
245
210
185
350
22
940
267
280
240
24
1030
8-Φ23
200
292
335
295
265
26
1277
12-Φ23
330
405
355
320
400
30
1491
12-Φ25
356
460
410
375
450
4
1701
381
520
470
435
500
34
1875
16-Φ30
406
580
525
485
305
36
2180
432
640
585
545
40
2440
20-Φ34
457
705
650
608
44
2860
20-Φ41
600
508
840
770
718
5
48
3450
700
610
910
788
3960
24-Φ41
800
660
1020
950
898
52
4550
900
711
1120
1050
998
54
5250
28-Φ48
1000
811
1250
1170
1110
56
5870
28-Φ18
2.5MPa
凸面法法 RF (K)Z43WF-25 (K)Z543WF-25 (K)Z643WF-25 (K)Z943WF-25
22,
388
230
270
220
188,
28
8-Φ25
218
360
310
278
425
370
332
12-Φ30
430
390
550
490
448
16-Φ34
505
555
730
955
875
815
60
24-Φ48
1070
990
930
64
1180
1090
1025
-
66
28-Φ54
1305
1210
1140
68
