當前位置：首頁 >> 產品與服務 >> 閘閥系列 > 氣動插板閥

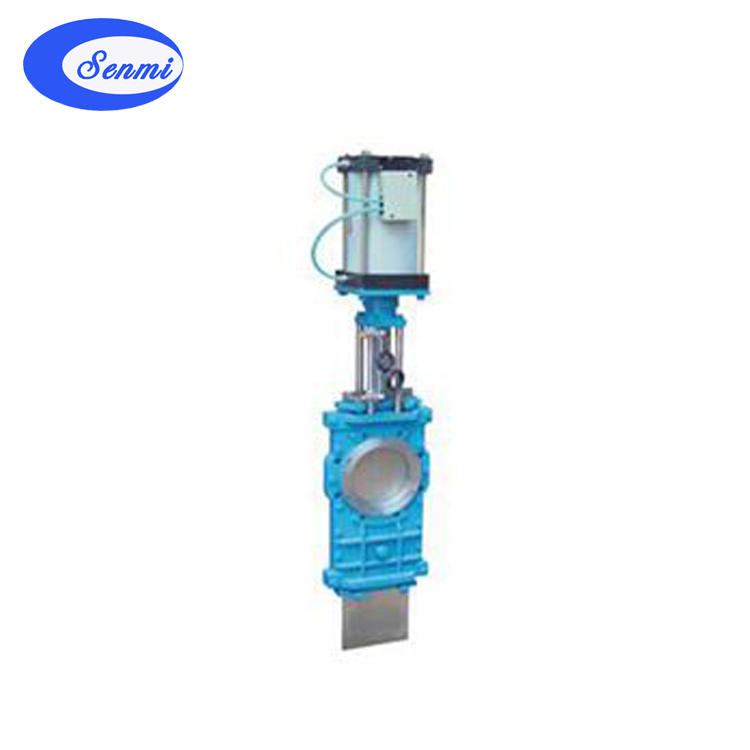

氣動插板閥

插板閥適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

插板閥主要零件材質

零件名稱 Parts Name	材料 Material	零件名稱 Parts Name	材料 Material
閥體 Body	1Cr18Ni9Ti CF8M CF8 CF3M CF3 WCB	閥桿 Stem	1CF18Ni9Ti
調座密封圈 Seat Gasket	橡膠或PTFE Rubber or PTFE	支架 Yoke	不銹鋼 Stainless Steel
閥體間密封墊片 Sealing Washer Between Bodies	橡膠或PTFE Rubber or PTFE	填料壓蓋 Gland	不銹鋼 Stainless Steel
閘板 Disc	1CF13Ni9Ti CF3M CF8 CF3M CF3 2CF13	填料 Gawking	石墨或PTFE Black lead or PTFE
閥體裝配螺栓 Bolt tore Body	B7	填料壓蓋螺栓 Gland Bolt	B7

注：橡膠牌號取決于介質性質和使用溫度。閘板材質牌號取決于介質性質。插板閥殼體試驗和密封試驗　Shell Test And Seal Test

靜壓壽命實驗次數 Static Pressure Service Life Test Time	金屬密封 Metallic Seal	DN≤150mm	1200次 Times
		DN≥200-400mm	1000次 Times
		DN≤450mm	800次 Times
	非金屬密封 Non-Metallic Seal	DN≤150mm	1400次 Times
		DN≥200-400mm	1200次 Times
		DN≤450mm	1000次 Times

注：1.金屬密封指密封副材料是金屬－金屬。
　　2.非金屬密封指密封副材料是金屬－非金屬或非金屬－非金屬。

插板閥主要連接外型尺寸

DN	L		ф1	H	G2	n-M	汽缸直徑
DN	PN 0.6	PN 1.0	ф1	H	G2	n-M	汽缸直徑
50	40		125	397	51	4-M16	50
65	40		145	418	67	4-M16	65
80	50		160	579	82	4-M16	80
100	50		180	612	102	8-M16	100
125	50		210	710	127	8-M16	125
150	60		240	816	152	8-M20	150
200	60		295	990	202	8-M20	200
250	70		350	1106	253	12-M20	250
300	70	70	400	1264	303	12-M20	300
350	80	80	460	1575	353	16-M20	350
400	80	80	515	1562	402	16-M22	400
450	90	90	565	1750	452	20-M22	450
500	90	90	620	1994	502	20-M22	500
600	100	100	725	2040	603	20-M27	600
