一、電動塑料球閥 閥門特性
工作溫度: 0℃ 至 +60℃ 工作壓力：見圖 流體范圍: 食品工業、石化和與聚氯乙烯相匹配的各種流體。 連接: 內螺紋 DIN/ISO228/1; 焊接 ISO727 UNI7442/75

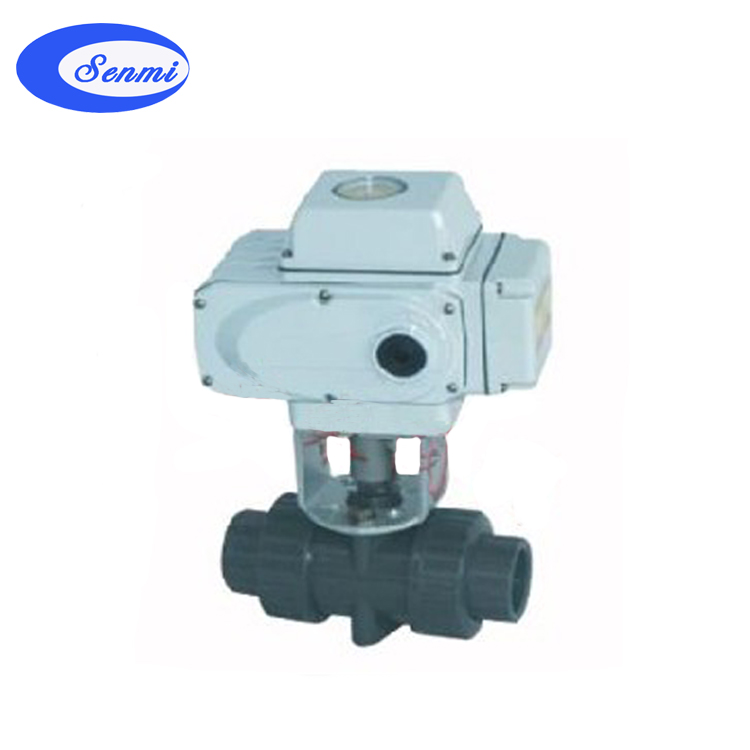

電動塑料球閥
電動塑料球閥結構圖
二、電動塑料球閥 閥門材料
1) 軸
聚氯乙烯 PVC
2) O環
三元乙丙橡膠 EPDM
3) 環型螺母
4) 閥體
5) 端口
6) O環
7) 球體密封
聚四氟乙烯 P.T.F.E.
8) 球體
9) O環
10) 球體密封支架
11) 環 Ring
三、電動塑料球閥 主要外型尺寸
公稱通徑DN(mm)
mm.
10
15
20
25
32
40
50
65
內螺紋尺寸G(")
3/8"
1/2"
3/4"
1"
1"1/4
1"1/2
2"
2"1/2
L0
207.5
L
103
112
122
130
152
157
187
236
H
225.5
230.5
239
246
250
271.5
322.5
重量
Kg.
5.6
5.7
5.8
6
6.3
6.5
7.3
7.8
訂貨須知 1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號 感謝您訪問我們的網站，如有任何疑問.您可以致電給我們，我們一定會(huì )盡心盡力為您提供優質的服務！
