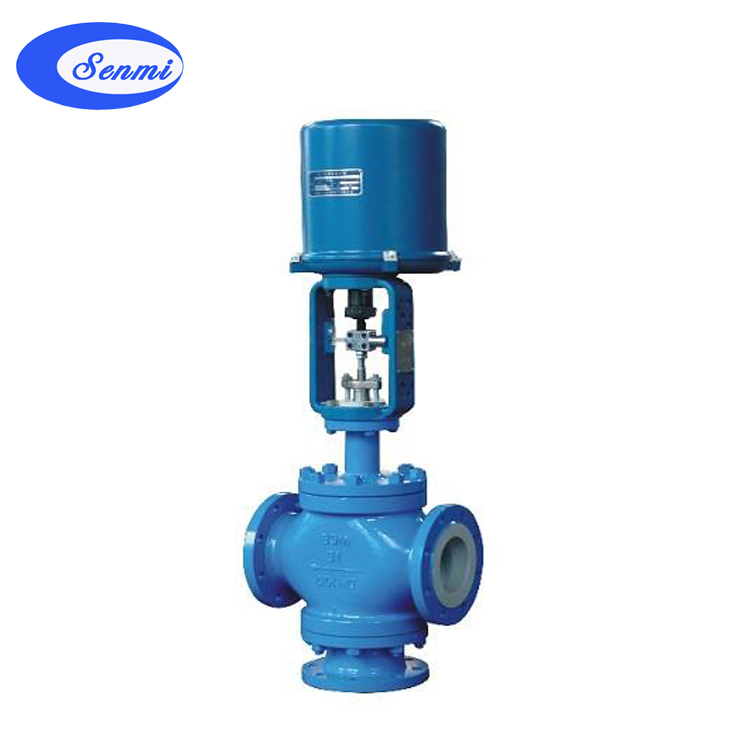

上海彬米閥門 SMZDLPF電動襯氟調節閥主要是由電動執行機構和調節閥閥體兩部分組成。電動執行機構和其它電動調節閥配用的相同，都是接收控制器發來的4-20ma等模擬信號，控制閥門的開度，以達到調節管道介質流量、壓力等參數的目的。耐腐蝕電動襯氟調節閥和其它普通電動調節閥區別在于閥體，有的管道輸送如硫酸、王水等強腐蝕性的介質，因為腐蝕性太強，普通金屬材質的調節閥無法用于這種工況。而電動襯氟調節閥與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。解決了金屬閥門無法用在強腐蝕介質的工況。廣泛的應用于強腐蝕介質的工況管道。
電動襯氟調節閥技術參數
公稱通徑mm
20
25
32
40
50
65
80
100
125
150
200
250
300
閥座直徑mm
10
12
15
額定流量系數Kv
直線
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1100
1760
等百分比
1.6
2.5
4
6.3
16
63
160
400
630
1000
1600
公稱壓力MPa
0.6、1.0、1.6、2.5
行程 mm
60
工作溫度℃
-30℃~+150℃
流量特性
直線、等百分比
作用方式
電開式(K常開)；電關式(B)
固有可調比R
30：1
信號范圍Pr
0~10Madc；4~20mmADC
供電電源
220V 50~60HZ
防爆等級
普通型、防爆型
泄漏等級
VI
電動襯氟調節閥性能指標
項目
技術性能指標
基本誤差%
≤±5
回差%
≤3
死區%
≤5
泄漏量
≤ 0.01%閥額定容量
額定流量系數誤差%
≤±10；當KV≤6.3時，為≤±15
電動襯氟調節閥零件材質
零件名稱
材料
閥體、閥蓋
HT200、ZG230~450、ZG1Cr18Ni9Ti
襯里材料
F46、F4、F3、PO、PE、X、X3、PFA
閥芯
1Cr18Ni9Ti
波紋管
F4
填料
聚四氟乙烯、柔性石墨
彈簧
60Si2Mn
膜蓋
A3
閥桿、推桿
2Cr13/1Cr18Ni9Ti
襯套
2Cr13
