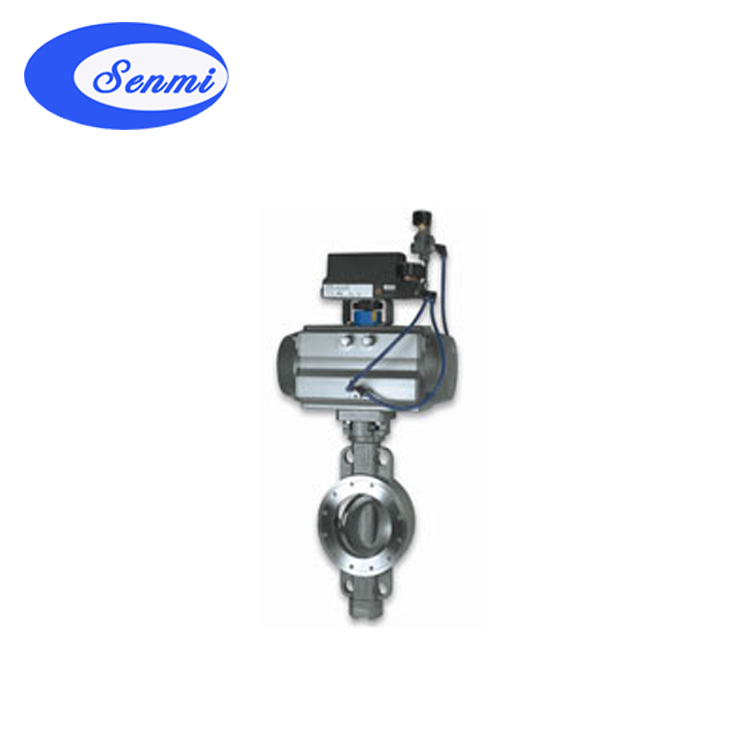

雙偏心對夾蝶閥使用范圍

    本系列蝶閥采用偏心結構設計，其閥門主要結構由閥體、蝶板、閥座、閥桿及傳動機構等部件組成，閥座采用 可脫卸構造，并可根據不同介質的物理化學介質特性，選用相應的耐高溫、耐腐蝕、耐光、耐老化材質，可廣泛應用于給排水、污水、建筑、空調、石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

雙偏心對夾蝶閥特點

閥座采用可脫卸設計便于現場維修，并采用全流量設計，不受雜質卡阻影響，兩端的聯體“O”型密封線使管道安裝無須附加墊片而保持可密封，并可根據不同使用要求選用不同材質。
蝶板材料采用流線型設計，可雙向使用流阻小，流量特性?xún)?yōu)異。
軸銷采用美國專利設計退銷結構，可將蝶板閥桿閥桿緊密結合在一起，松動，不致削弱軸的強度且具有良好的互換性。
閥體結構長度系列按GB12221標準。
閥體連接可適用于A(yíng)NSI125/150，DIN2501 PN10/16，JISB2210 10K，JIS G5527 7.5K標準。
操作機構選用靈活，可應用戶需求配置手動、蝸輪轉動、電動、氣動、液動等不同轉動裝置。

雙偏心對夾蝶閥產品說明

公稱壓力：150Lb/5K 10K/1.0、1.6、2.5MPa
適用溫度范圍：-29至180℃
閥體材質：HT200 QT450 WCB CF8 CF8M
閥板材質：球墨鑄鐵表面鍍鎳 銅合金 SUS304 SUS316 球墨鑄鐵外覆尼龍
閥座材質：丁腈橡膠NBR 乙丙橡膠EPDM 氟橡膠 聚四氟乙烯
閥體表面：鑄鐵/球鐵/鑄鋼：靜電噴涂環氧樹脂,不銹鋼:本色
制造標準：GB CB CBM ANSI JIS DIN ISO
可根據用戶工況需要組合成不同材質的產品
執行機構部份

雙偏心對夾蝶閥電源電壓：220VAC單相，60/50Hz   380VAC三相，60/50Hz
* Unic 系列開關型(優點)：體積小、重量輕。
使用簡便，也可以在狹窄的地方使用。
構造簡單，不易發生故障。
容易安裝、維護、檢查。
可以裝配離合式手輪（任選件）。內藏過熱保護裝置，防止馬達燒毀。
裝有接線端子臺，配線工作簡單。
反饋信號：開關觸點輸出信號
防水性能: NEMA-4, 4X
全球性標準認證 (UL, CSA, CE)
* Nucom 系列調節型(優點)：
體積小，重量輕。
高靈敏度（高于 1/250）
利用選擇開關，可以隨意調整正反轉。
利用選擇開關，可以進行動作模式(關、開、停)的設定。
伺服控制盒以樹脂密封，防水防震。
可以簡化管道設計、安裝方便。
運轉成本只有氣動執行器的幾十分之一。
內藏過熱保護裝置，防止馬達燒毀。
控制信號：輸入/輸出4-20mA
防水性能: NEMA-4, 4X
可以手動操作。(每臺配有手柄)
