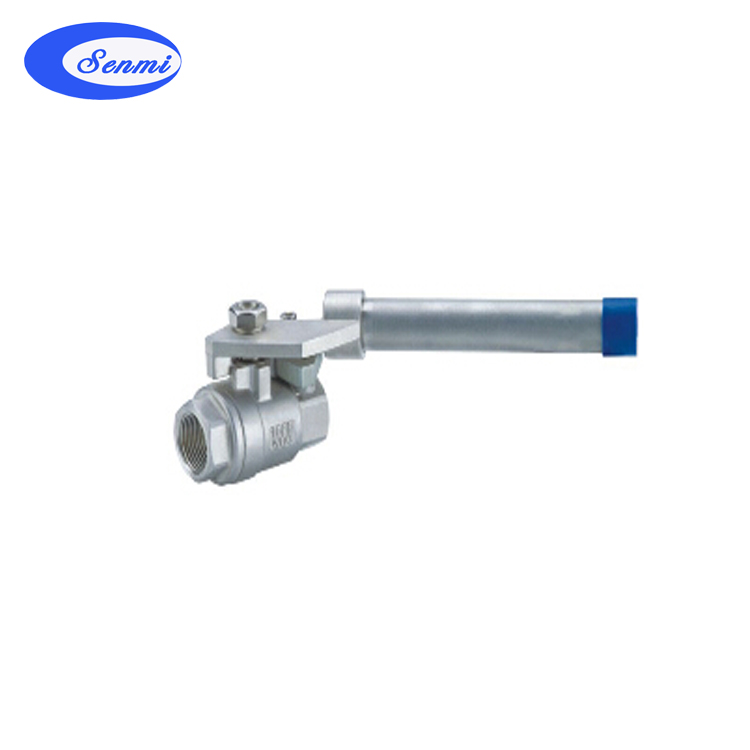

內螺紋自動復位球閥產品說明

TQ11F不銹鋼彈簧自動復位球閥只需要旋轉90度的操作和很小的轉動力矩就可以接通介質的流通，松開球閥的手柄，在彈簧的作用下自動反彈復位。其特點是可自動復位、自動歸位、自動回位，結構采用二片式球閥。

彈簧自動復位球閥也可稱為彈簧自動歸位球閥、彈簧自動回位球閥。

產品名稱：彈簧自動復位球閥、彈簧自動歸位球閥、彈簧自動回位球閥

產品型號：TQ11F

公稱口徑：DN6-50mm

連接方式：內螺紋

工作壓力：PN1.6~6.4mpa

溫度范圍：-19~150℃

閥體材質：WCB、CF8、CF8M、CF3M

使用介質：水、蒸汽、油品等

彈簧自動復位球閥的工作原理：

TQ11F不銹鋼彈簧自動復位球閥工作原理是在手柄處加裝彈簧，以杠桿式單邊彈簧為實際原理，開啟手柄時彈簧壓緊，放開手柄時彈簧推動手柄關閉，其作用是依靠彈簧自動反彈復位的原理。彈簧自動歸位球閥采用CF8M作為材質，采用上等彈簧組合制造而成，其使用壽命可達百萬次或三年。

TQ11F彈簧自動復位球閥材料表：

內螺紋自動復位球閥外形圖及連接尺寸
