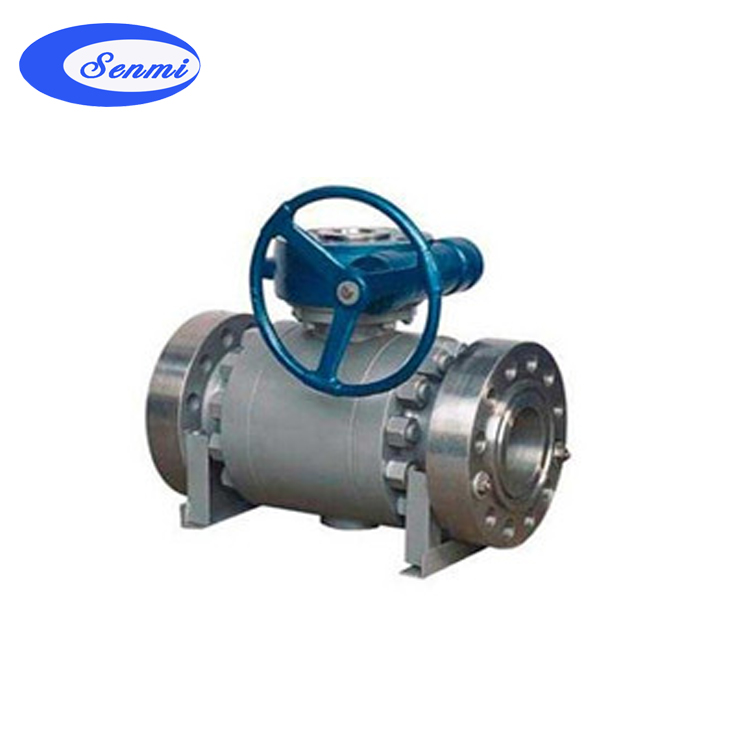

一个人看的www片_鍛鋼固定式球閥,國標球閥-上海彬米閥門制造有限公司

產品與服務

PRODUCTS AND SERVICES

聯系我們

CONTACT

電話：4001-123-180
移動電話： 18049710043 13916307414
傳真：021-59143801
地址：上海市華星工業園
郵編：201803

相關新聞

　　蝸輪傳動:Q347F Q347N Q347H Q347Y Q347C　壓力范圍:1.6~32.0Mpa
　　電動:Q947F Q947N Q947H Q947Y Q947C
　　氣動:Q647F Q647N Q647H Q647Y Q647C .....

固定球閥連接尺寸參數 單位:mm

PN1.6Mpa壓力級別

產品型號 TyPe	公稱通徑 DN	PN1.6MPa									WT （kg）
產品型號 TyPe	公稱通徑 DN	L	D	D1	D2	b	Z-Φd	H	H1	D0	WT （kg）
CQ47F-16C CQ47F-16P CQ347F-16C CQ347F-16P CQ647F-16C CQ647F-16P CQ747F-16C CQ747F-16P CF9B47F-16C CQ9B47F-16P	50	178	160	125	100	16	4-Φ18	160	85	-	28
	65	191	180	145	120	18	4-Φ18	170	95	-	32
	80	203	195	160	135	20	8-Φ18	200	110	-	44
	100	229	215	180	155	20	8-Φ18	210	120	-	86
	125	356	245	210	185	22	8-Φ18	350	215	-	133
	150	394	280	240	210	24	8-Φ23	530	190	-	203
	200	457	335	295	265	26	12-Φ23	575	230	600	273
	250	533	405	355	320	30	12-Φ25	585	260	600	450
	300	610	460	410	375	30	12-Φ25	730	300	600	583
	350	686	520	470	435	34	16-Φ25	860	350	800	750
	400	762	580	525	485	36	16-Φ30	935	395	800	1190
	450	864	640	585	545	40	20-Φ30	975	440	800	2100
	500	914	705	650	608	44	20-Φ34	1060	485	800	3100
	600	1067	840	770	718	48	20-Φ41	1170	591	800	3980
	700	1245	910	840	788	50	24-Φ41	1270	686	800	4800

PN2.5Mpa壓力級別

產品型號 TyPe	公稱通徑 DN	PN2.5MPa									WT （kg）
產品型號 TyPe	公稱通徑 DN	L	D	D1	D2	b	Z-Φd	H	H1	D0	WT （kg）
CQ47F-25 CQ47F-25P CQ347F-25 CQ347F-25P CQ647F-25 CQ647F-25P CQ747F-25 CQ747F-25P CF9B47F-25 CQ9B47F-25P	50	216	160	125	100	20	4-Φ18	160	85	-	30
	65	241	180	145	120	22	8-Φ18	170	95	-	40
	80	283	195	160	135	22	8-Φ18	200	110	-	52
	100	305	230	190	160	24	8-Φ23	210	120	-	97
	125	381	270	220	188	28	8-Φ25	350	215	-	135
	150	403	300	250	218	30	8-Φ25	530	190	-	204
	200	502	360	310	278	34	12-Φ25	575	230	600	322
	250	568	425	370	332	36	12-Φ30	585	260	600	535
	300	648	485	430	390	40	16-Φ30	730	300	600	775
	350	762	550	490	448	44	16-Φ34	860	350	800	1210
	400	838	610	550	505	48	16-Φ34	935	395	800	2300
	450	914	660	600	555	50	20-Φ34	975	440	800	3400
	500	991	730	660	610	52	20-Φ41	1060	485	800	4208
	600	1143	840	770	718	56	20-Φ41	1170	591	800	5080
	700	1346	955	875	815	60	24-Φ48	1270	686	800	5750
