當前位置：首頁 >> 產品與服務 >> 蝶閥系列 > 電動對夾式蝶閥,電動開關蝶閥

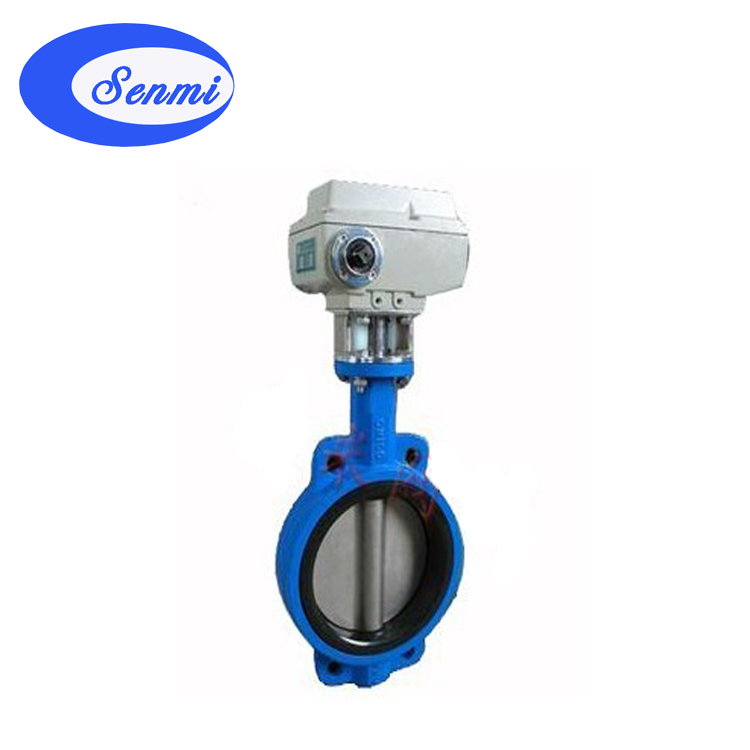

電動對夾式蝶閥,電動開關蝶閥

SENMI專業制造電動蝶閥,精小型電動蝶閥,電動對夾蝶閥,對夾式電動蝶閥,電動調節蝶閥,智能電動調節蝶閥,防爆電動蝶閥,氣動蝶閥等,所產電動蝶閥,精小型電動蝶閥,電動對夾蝶閥,對夾式電動蝶閥,電動調節蝶閥,智能電動調節蝶閥,防爆電動蝶閥,氣動蝶閥質量上乘,歡迎來電訂購!銷售熱線:18917369980

一、 電動對夾蝶閥 概述

電動對夾蝶閥雙偏心法蘭式蝶閥結構緊湊， 90° 回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

二、 電動對夾蝶閥 特點

1 、比夾式電動蝶閥采用中線結構，也可采用三偏心結構,具有越關越緊的密封功能，密封性能可靠。 2 、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。 3 、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。 4 、蝶板采用框架結構，強度高，過流面積大，流阻小。 5 、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。 6 、對夾式偏心電動蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。 7 、電動對夾蝶閥結構獨特，操作靈活，省力，方便。

三、 電動對夾蝶閥 執行機構

SMIQ 系列電動執行器特點： 1. 功能強勁 : 智能型、調節型、開關式。 2. 體積小巧：體積僅相當于同類產品的 35% 左右。 3. 使用方便：采用單相電源，接線簡單；采用獨創(chuàng )的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。 4. 保護裝置有雙重限位、過熱保護、過載保護。全行程時間 15 秒、 30 秒、 45 秒、 60 秒。及帶手動功能。 5. 智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號( 4-20mA DC /1-5VDC )實現閥門開度的智能控制和精確定位。也可選用 3810 系列或 NA 系列電子式角行程執行機構 . 亦可選用 PSQ 系列或 DYR 系列。

四、 電動軟密封對夾蝶閥 主要零部件材料

零件名稱	材料
閥體	HT250 WCB SUS304
蝶板	球墨鑄鐵鍍鎳磷不銹鋼 304 、 316
閥軸	2Cr13 SUS304
密封圈	NBR 、 EPDM 、 VITON 、 PTFE
密封圈	NBR 、 EPDM 、 VITON 、 PTFE

五、 電動對夾蝶閥 執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000 、 GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

六、 電動對夾蝶閥 主要外形連接尺寸

DN	L	H	H1	A	B	ФD
DN	L	H	H1	A	B	0.6MPa	1.0MPa	1.6MPa
50	43	77	443	125	125	88	99	99
65	46	85	463	125	125	108	118	118
80	46	95	483	125	125	124	132	132
100	52	105	498	125	125	144	156	156
125	56	129	682	325	245	174	184	184
150	56	132	736	325	245	199	211	211
200	60	165	800	325	245	254	266	266
250	68	197	895	363	313	309	319	319
300	78	234	956	363	313	363	370	370
350	78	283	1029	363	313	413	429	429
400	102	325	1103	363	313	463	480	480
450	114	369	1186	465	469	518	530	548
500	127	404	1280	546	431	568	582	609
600	154	470	1321	546	556	667	682	720
700	165	503	1431	546	556	772	794	794
800	190	571	1542	546	556	878	901	901
900	203	621	1800	617	706	978	1001	1001
1000	216	702	2363	632	706	1078	1112	1112
1200	254	818	2583	632	706	1295	1328	1328
