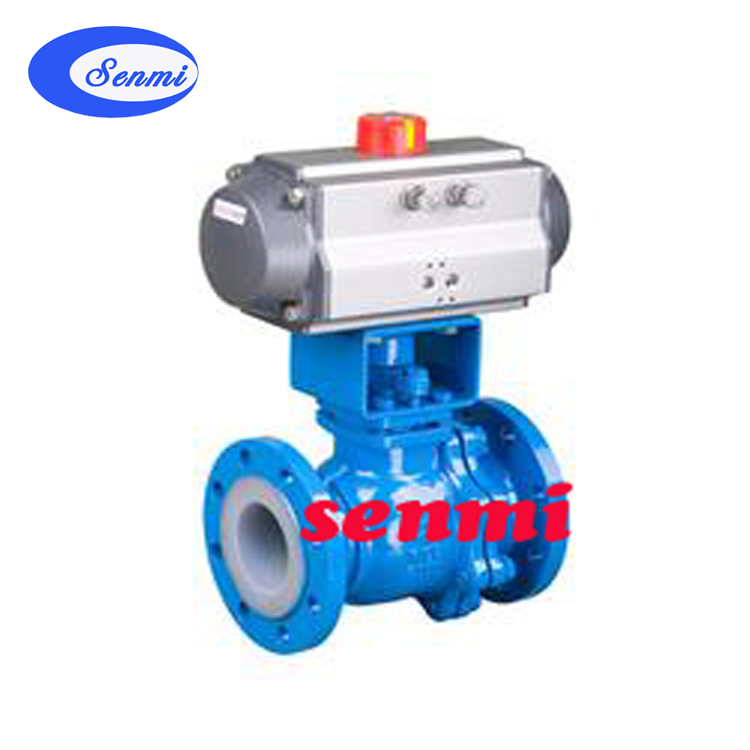

氣動切斷閥主要用于截斷或接通管路中的介質流,由切斷機構與氣動執行機構組成。接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、液位等工藝參數自動控制。 彬米生產的氣動襯氟球閥 是采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩?？勺鏖_(kāi)關或調節之用，本產品適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工 作。 全通徑閥門提供最大的流量，并可用于掃線清洗或隔離輸送的管道。
氣動襯氟球閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸 氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。 氣動襯氟球閥技術參數
閥體形式
兩段式鑄造閥體（內襯四氟）
公稱通徑
DN15 ～ DN400
公稱壓力
PN1.6 、 2.5 、 4.0 MPa ； ANSI 150 、 300LB ； JIS 10 、 20 、 30K
法蘭標準
GB 、 JB 、 HG 、 JIS 、 ANSI 、 DIN
連接形式
法蘭式
壓蓋型式
螺栓壓緊式
適用溫度
-40 ～ +180℃
球體形式
"O" 型全襯氟球體
流量特性
近似快開特性
密封填料
V 型聚四氟乙烯填料、柔性石墨填料等
執行器型號
GT 、 SR 、 ST 、 AT 、 AW 系列單雙作用氣動執行器
供氣壓力
0.4 ～ 0.7MPa
氣源接口
G1/4" 、 G1/8" 、 G3/8" 、 G1/2"
環境溫度
-20 ～ +90℃
作用形式
單作用執行機構：氣關式（ B ） -- 失氣時閥位開（ FO ）；氣開式（ K ） -- 失氣時閥位關（ FC ） 雙作用執行機構：氣關式（ B ） -- 失氣時閥位保持（ FL ）；氣開式（ K ） -- 失氣時閥位保持（ FL ）
可配附件
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
閥體
鑄鐵、鑄鋼、不銹鋼
閥芯
不銹鋼 + 聚四氟依?。?/span> F46 ）
閥座
聚四氟依?。? F46 ）
閥桿
2Cr13
填料
柔性石墨、聚四氟依稀
支架
聯軸器
25 、 35 、 45
氣動襯氟球閥 主要外形尺寸與連接尺寸( mm )：
公稱通徑DN(mm)
尺寸
L
D
D1
D2
b
f
n-Φd
15
108
95
65
45
14
2
4-14
GT52/GT63K
20
117
105
75
55
GT63/GT63K
25
127
115
85
GT63/GT83K
32
140
135
100
78
16
4-18
GT83/GT83K
40
165
145
110
3
GT83/GT110K
50
178
160
125
190
180
120
18
GT110/GT127K
80
203
195
8-18
GT127/GT127K
305
215
155
GT127/GT160K
256
245
210
185
22
GT160/GT190K
150
394
280
240
24
8-23
GT190/GT210K
200
457
335
295
265
26
12-23
GT254/BAW20S
250
533
405
320
30
12-25
BAW17/BAW20S
