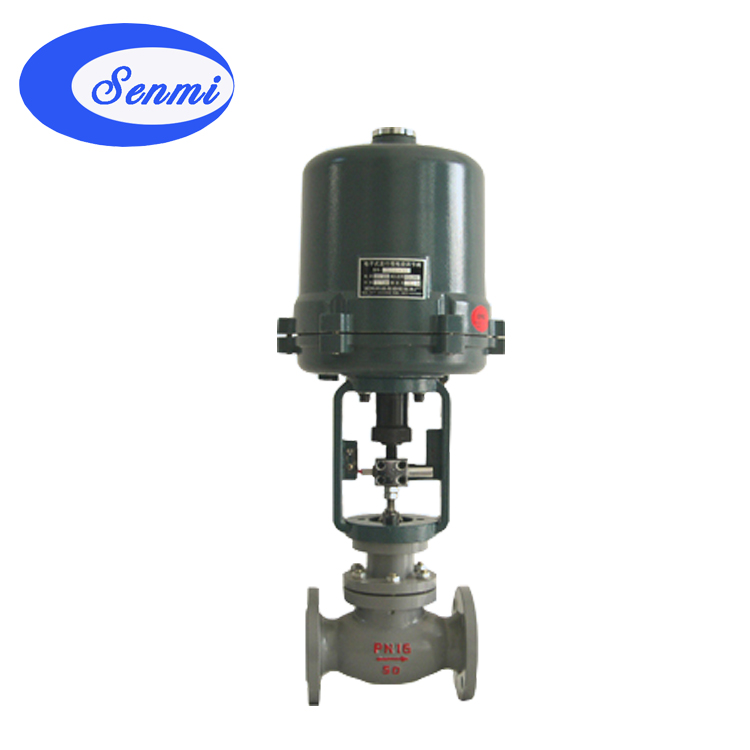

SMBZ DLP 防爆電動調節閥 由 3810L 系列電子式執行機構和調節閥組成。電源為 220V.AC 50Hz ，含有伺服放大器、只需輸入信號 4-20mA 或 1-5VDC ，控制調節閥介質壓力、流量、溫度、液位等精準控制。 電源為 220V.AC 50Hz ，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示?？芍苯咏邮芄I(yè)控制儀表或計算機等輸出的（ 4-20mADC 或 1-5VDC ）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（ 4-20mADC 或 1-5VDC ）閥位反饋信號。單座調節閥閥體為低阻流直通單座上導向結構。具有精度高、流量大、泄漏量小的特點， SENMI 防爆電動調節閥 廣泛用于化工、石油、輕工、電站、冶金等要求流量大、泄漏量小的工業自控系統中。
閥內組件
閥芯型式
單座柱塞型閥芯、套筒柱塞型
流量特性
等百分比特性和線性特性
材 料
不銹鋼（ 1Cr18Ni9Ti 、 1Cr18Ni12Mo2Ti 、 17-4PH 、 9Cr18 、 316L ）、不銹鋼堆焊司太萊合金、 鈦和耐腐蝕合金等。
防爆電動調節閥 閥體
型式
直通單座鑄造 S 型閥
公稱通徑
20 、 25 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300mm
公稱壓力
PN1.6 、 4.0 、 6.4MPa
法蘭標準
JB/T79.1-94 、 79.2-94 等
材料
鑄鋼（ ZG230-450 ）、鑄不銹鋼（ ZG1Cr18Ni9Ti 、 ZG1Cr18Ni12Mo2Ti ）等
上閥蓋
標準型 -17 ～ +230℃ 、散熱型 +230 ～ +450℃ 、低溫型 -60 ～ -196℃ 、波紋管密封型 -40 ～ +350℃
壓蓋型式
螺栓壓緊式
填料
V 型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
防爆電動調節閥 執行機構
型號
381LSA-08
381LSA-20
381 LSA -30
381 LSA -50
381 LSA -65
381 LSA -99
381 LSA -160
隔爆型號
381-08
381-20
381-30
381-50
381-65
381-99
381-160
輸出力推（ N ）
800
2000
3000
5000
6500
10000
16000
zui 大行程 L （ mm ）
30
60
100
工作速度（ mm/S ）
4.2
2.1
3.5
1.7
2.8
2.0
1.0
主要技術參數
電源電壓： 220V/50Hz 輸入信號： 4-20mA 或 1-5V·DC 輸出信號： 4-20mA·DC
防護等級：相當 IP55 隔爆標志： ExdⅡBT4 手操功能：手柄
環境溫度： -25 ～ +70℃ 環境濕度：≤ 95%
防爆電動調節閥 技術參數
公稱通徑 DN （ mm ）
25
32
40
50
65
80
125
150
200
閥座直徑 dn （ mm ）
26
額定流量系數 Kv
8
13
22
120
280
450
額定行程 L （ mm ）
16
配用執行機構型號
381LSA /381-20
381LSA /381-30
381LSA /381-50
381LSA /381-65
允許壓差（ Mpa ）
3.0
1.8
1.05
1.16
0.67
0.47
0.39
0.26
0.16
