當前位置：首頁 >> 產品與服務 >> 球閥系列 > 智能型電動調節球閥，電動防爆球閥

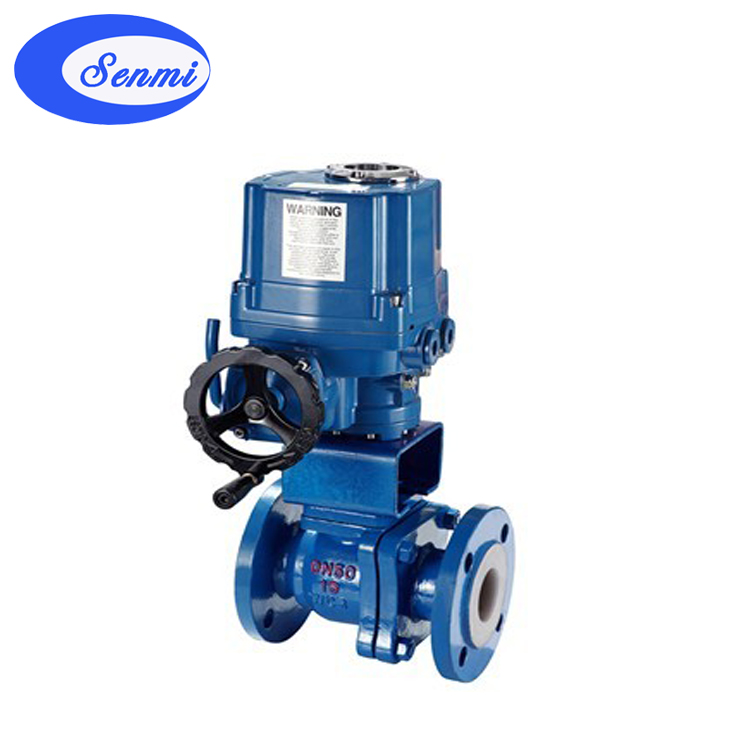

智能型電動調節球閥，電動防爆球閥

Q941智能型電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。

智能型電動球閥概述

Q941智能型電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

智能型電動球閥執行標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

智能型電動球閥規格參數

NA電動執行機構技術參數	閥體參數
1.輸入信號：4～20mADC 1-5VDC 220VAC開關接點信號 2..閥位輸出信號： 4～20mADC，負載電阻：≤500Ω 3.分辨率:高于1/200 4.死區：0.4～1.2%可調 5.信號隔離：輸入信號,輸出信號,電源三隔離 6.故障狀態：可設定為0-100%全行程任意位置 7.工作溫度：-10～55℃ 8.相對濕度：≤90%(不凝結) 9.位置轉換精度：±0.5% 10.絕緣電阻: ≥100MΩ(500VDC.) 11.絕緣強度: 2000VAC，1分鐘(輸入對輸出對電源對地) 12.采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速, 運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點。 13．適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次。	公稱通徑	DN10～300mm
	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
	執行機構	可另配PSQ、UNIC、361RS等系列電子式電動執行機構
	流量特性	快開特性
	可調范圍	DN15-80	DN100-300
		250:1	350:1
	基本誤差	±1%
	死區	≤1%
	回差	≤1%
	適用溫度	密封面
		PTFE≤150℃ RTFE≤180℃ PPL≤300℃硬密封≤450℃

NA系列電動執行機構是具有自動調試，故障自診斷、自處理功能的智能型電動執行機構。機內自帶伺服系統，無需外配伺服放大器的一體化產品，可直接接受計算機、調節器或操作器的4-20mAd.c.控制信號工作。
減速器采用二級精密蝸輪蝸桿傳動機構，具有低噪聲、高效率、自鎖性等特點；手操機構具有通電自動復位功能；整機具有可靠的過熱、過載和限位的三項保護，可確保產品的安全運行。
產品外殼防護性能達到IEC IP67，NEMA 4和6 標準，具有卓越的戶外使用性能。
產品按組合方式具有二位和比例兩個系列，并具EXd II BT4防爆等級，可以滿足各類角行程調節閥的配套，是國內現有高性能價格比電動執行機構的佳選擇。

智能型電動球閥技術參數和性能

試驗壓力(Mpa)	公稱壓力(Mpa)					壓力級			JIS(Mpa)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

智能型電動球閥主要零件材質

零件名稱	材料
閥體	WCB	ZG1Cr1 8Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18N i12Mo2Ti	CF8M(316)	CF3M (316L)
球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕介質		尿素等腐蝕性介質

智能型電動球閥外形尺寸

外形尺寸:Q41F-1.6～10Mpa

公稱壓力(MPa)	公稱通徑	L	H(mm)				重量
公稱壓力(MPa)	mm	mm	Q41	Q341	Q641	Q941	Q41	Q341	Q641	Q941
1.6	15	130	62		210		3.5		7
	20	140	68		225	355	4.5		8.5
	25	150	75		230	385	5.5		11	12
	32	165	85		240	400	7		13	20
	40	180	95		265	460	12		17	25
	50	200	110		285	485	21		26	30
	65	220	130		365	570	26		40	58.5
	80	250	155		380	605	28		50	64.5
	100	280	180		420	640	49		70	75
	125	320	250	385	550	735	50	85	90	93
	150	360	275	420	580	795	80	110	96	143
	200	400	345	455	610		138	200	186	200
2.5	15	130	62		210		3.5		7
	20	140	68		225	360	4.5		8.5
	25	150	75		230	390	5.5		11	12
	32	165	85		240	420	7		13	20
	40	180	95		265	470	12		17	25
	50	200	110		300	515	21		26	40
	65	220	130		365	580	26		45	60
	80	250	155		380	610	28		53	67
	100	280	180	320	420	650	50	70	80	86
	125	320	250	385	550	755	60	95	100	102
	150	360	275	420	580	815	90	125	112	152
	200	400	345	455	730		165	220	200	220
4.0 凹面	15	130	62		210		4		11
	20	140	68		225	360	5.5		13
	25	150	75		230	390	7		16	18
	32	180	85		240	420	9		20	22
	40	200	95		265	470	12		25	30
	50	220	110		300	515	15		30	40
	65	250	130		365	580	21		42	68
	80	280	155		450	625	30		51	76
	100	320		320	500	70		76	80	90
	125	400		385	605	755		95	115	122
	150	400		420	660	820		135	140	179
	200	550		455	810			225	220	280
6.3 凹面	15	130	70		210		4.5		13
	20	140	75		225		6		16
	25	150	85		230		8		20
	32	180	100		240		12		25
	40	200	115		265	470	14		30
	50	220	130		300	515	18		45	50
	65	250	155		365	580	28		50	75
	80	280	180	320	450	625	35	58	60	83
	100	320		340	500	705		85	85	102
	125	400		460	605	755		120	135	189
	150	400		480	660	820		170	170	242
	200	550		500	810			220	230	305
10.0 凹面	15	165	70		210		6		15
	20	190	75		225		8		20
	25	216	85		230		11		25
	32	229	100		240		16		35
	40	241	115		265	470	19		40
	50	292	130		360	515	22		51	45
	65	330	155		380	580	31.5		60	81
	80	356	185	320	450	625	45	70	80	92
	100	432		350	500	705		110	107	110
	125	508		460	605	755		135	150	195
	150	559		480	660	820		200	195	260
	200	660		500	810			250	255	325
