蒸汽電動對夾球閥 概述
Q971型電動對夾球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。電動對夾球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

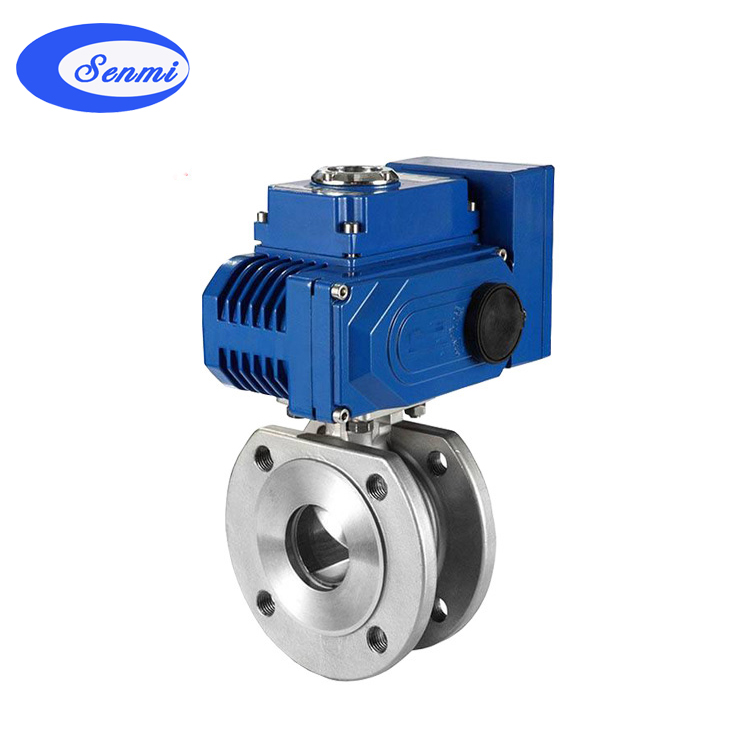

電動對夾球閥
電動對夾球閥 執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。 2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。 3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。 4、檢驗主試驗：JB/T 9092、API 598。
電動對夾球閥 主要技術參數
CH系列執行機構技術參數
閥體參數
電源
AC200/220V，50/60Hz
公稱通徑
DN10～150mm
輸出力矩
50N·M～2000N·M
公稱壓力
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍
0～90° 0～360°
泄漏量
軟密封:零泄漏
硬密封:≤額定流量的10-5
動作時間
15秒/30秒/60秒
執行機構
可另配PSQ、HQ、UNIC、361RS 等系列電子式電動執行機構
保護裝置
過熱保護
流量特性
快開特性
環境溫度
-30°～60°
可調范圍
DN10-80
DN100-150
250:1
350:1
手動操作
同附帶手柄操作
基本誤差
±1%
限位
電氣、機械二重限位
死區
≤1%
防護等級
相當于IP-65
回差
位置測量
可選裝開關或電位計
適用溫度
密封面
驅動電機
8W/E
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
進線接口
PE1/2〞進線線鎖
電動對夾球閥 技術參數和性能
試驗壓力
公稱壓力（Mpa）
壓力級
JIS(Mpa)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
強度試驗
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
密封試驗
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
氣密試驗
0.5～0.7
五、電動對夾球閥 主要零件材質
零件名稱
材 料
閥體
WCB
ZG1Cr18Ni9Ti
CF8 (304)
CF3 (304L)
ZG1Cr18Ni12Mo2Ti
CF8M(316)
CF3M (316L)
球體、閥桿
2Cr13
1Cr18Ni9Ti
0Cr19Ni9 (304)
00Cr19Ni11 (304L)
1Cr18Ni12Mo2Ti
0Cr17Ni12Mo2 (316)
00Cr17Ni12Mo2 (316L)
密封圈
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
適用介質
水、氣體、蒸汽、油品等
硝酸等腐蝕性介質
強氧化性介質
醋酸等腐蝕介質
尿素等腐蝕性介質
