電動壓差旁通閥常用于氣體或液體系統，控制氣體或液體管路與回路之間的壓差，維持冷凍水、熱水系統能夠在末端負荷較低的情況下，保證冷凍機、熱交換器等設備的正常運轉。把電動壓差旁通閥安裝在系統水泵附件的旁通管路中，當系統壓差增大而超過控制閥設定值時，電動壓差旁通閥則進而開大，使更多的水流經旁通閥，從而使系統壓差減小，壓差的減小導致閥門開度減小從而使系統壓差增加。
電動壓差旁通閥控制的作用
　　 本系統適用于中央空調的冷凍水/熱水系統的壓差旁通控制用途。電動壓差旁通閥的作用主要在于，維持冷凍水/熱水系統能夠在末端負荷較低的情況下，保證冷凍機/熱交換器等設備的正常運轉。
電動壓差旁通閥工作原理

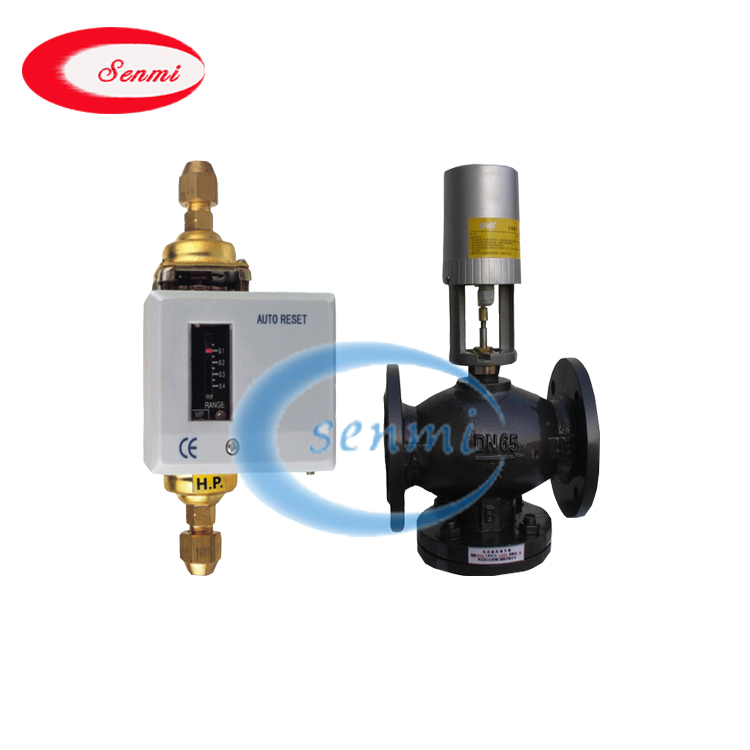

　　壓差控制器DPC-1通過檢測供/回水主管的壓力差，與設定值相比較，通過控制電動兩通閥的開度，使供水與回水間實現旁通，以保持所需的壓力差值。
　　壓力差增大時，紅觸點與黃觸點接通，壓力減少時，紅觸點與藍觸點接通，紅觸點可以停留在中間位置，與其他觸點沒有電氣連接。

電動壓差旁通閥控制系統

◆工作原理

本控制系統由如圖所示各部分組成，壓差控制器DPC-1對系統的進水與回水壓差進行檢測，并根據檢測結果對調節閥進行調節控制，從而使進水與回水間旁通，以保持所要求的壓差值。觸點R和Y接通即壓差增大，觸點R和B接通即壓差減少。

◆熱交換器控制系統

◆工作原理

本系統應用于供暖系統的熱文換器控制，通過安裝于循環水管上的TE-1溫度傳感器實時檢測溫度，反饋給TC-1溫度控制器由控制器設定值與傳感器信號比較。輸出相應的電壓控制信號，控制TV-1的蒸汽量，控制熱交換器的交換熱能，實現供暖循環的溫度恒定。
