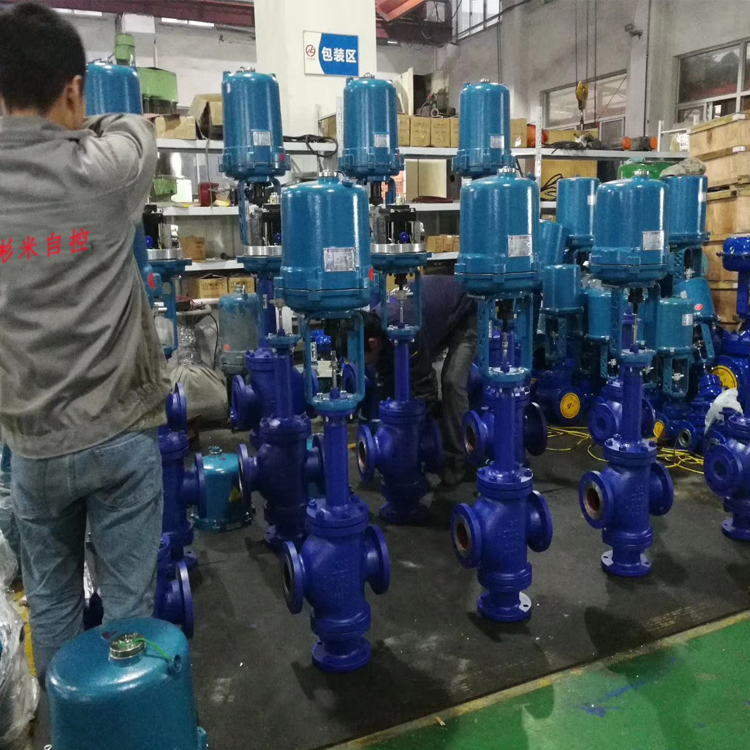

導熱油電動三通調節閥,電動比例控制閥

SENMI專業制造電動三通閥,導熱油電動三通閥,電動三通調節閥,電動比例三通調節閥,比例積分電動三通調節閥,高溫電動三通調節閥等高品質電動調節閥生產廠家,歡迎各新老客戶來電咨詢洽談!全國服務熱線:18917369980

一、電動三通調節閥概述

　　 ZDLX 導熱油電動三通調節閥采用雙閥芯上下導向結構，配用電動執行機構機構，閥體為三通結構，即一進兩出(分流型)，兩進一出(合流型)，從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點?？捎糜诟鞣N不同的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他的各行業的自動化控制系統。

SENMI電動三通調節閥產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0 6.4；閥體口徑范圍DN20-DN300；適用流體溫度-150℃-+560℃范圍內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有直線、等百分比。多種規格可供選擇。

比例式電動三通調節閥 主要技術參數

公稱通徑DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 (KV)	合流	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1280
	分流							85	135	210	340	535	800	1280
額定行程L(mm)		16		25			40			60			100
公稱壓力PN(MPa)		1.6 2.5 4.0 6.4 10.0
執行機構型號	PSL	PSL201		PSL202		PSL204		PSL208			PSL312		PSL320
	3810L	381LSA-08		381LSA-20		381LSB-30		381LSB-50			381LSC-65		381LSC-160
固有流量特性		直線、等百分比
固有可調比		30 ：1
工作溫度t(℃)		普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
輸入信號		0-10mADC 、4-20mADC、220VAC(開關信號)
電源電壓		220VAC 50Hz

五、電動比例三通調節閥電動執行機構

1 、電動執行機構主要性能參數

型號		額定輸出力N		速度mm/s		技術參數
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

導熱油電 動三通調節閥 | 電動三通調節閥


導熱油電動三通分流調節閥	導熱油電動三通合流調節閥

二、 電動三通調節閥 主零件材料及結構圖

1	閥體	WCB	CF8	CF8M	CF3M
2	閥座	304	304	316	316L
3	閥芯	304	304	316	316L
4	導向套	WCB	CF8	CF8M	CF3M
5	閥蓋	WCB	CF8	CF8M	CF3M
6	閥桿	304	304	316	316L
7	填料	PTFE/ 柔性石墨
8	彈簧	65Mn	304	316	316L

三、電動三通流調節閥 閥蓋形式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

四、電 動三通流調節閥 主要技術參數

公稱通徑DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 (KV)	合流	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1280
	分流							85	135	210	340	535	800	1280
額定行程L(mm)		16		25			40			60			100
公稱壓力PN(MPa)		1.6 2.5 4.0 6.4 10.0
執行機構型號	PSL	PSL201		PSL202		PSL204		PSL208			PSL312		PSL320
	3810L	381LSA-08		381LSA-20		381LSB-30		381LSB-50			381LSC-65		381LSC-160
固有流量特性		直線、等百分比
固有可調比		30 ：1
工作溫度t(℃)		普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
輸入信號		0-10mADC 、4-20mADC、220VAC(開關信號)
電源電壓		220VAC 50Hz

五、 電動三通調節閥 電動執行機構

1 、電動執行機構主要性能參數

型號		額定輸出力N		速度mm/s		技術參數
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0
