產品概述
381R型系列角行程全電子式電動執行器，是以AC220單相交流電源作為驅動電源，直接接受來自DCS、PLC系統或調節儀表操作器的DC4～20mA、DC0～10mA或DC1～5V控制信號來運轉，以角度位移（0~90o）運動的全電子執行機構。電子式控制單元采用先進的混合集成電路，被設計成匣子形狀，包含完整的保護功能，可現場控制或遠程控制，并用樹脂澆鑄密封。驅動電機采用AC可逆電機，反饋量檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性經濟類型產品。

381R型系列角行程全電子式電動執行器幾乎具備了調節本身所需求的各種動作變換功能以及開度信號功能和手動功能等。
381R型系列角行程全電子式電動執行器產品特點
1.執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2.執行器的關鍵部件─控制器，采用先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3.驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4.具備自診斷功能，當發生故障時，控制器上的指示燈會(huì )立即發出指示信號。
5.用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
6.用狀態選擇開關可以設定（正、反動作）。
7.用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
8.調整工作零點（始點）和行程（終點）簡單易行。
9.當突然斷電時，能確保閥芯自鎖。
10、采用同步皮帶傳動，有效降低了噪音。
11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護

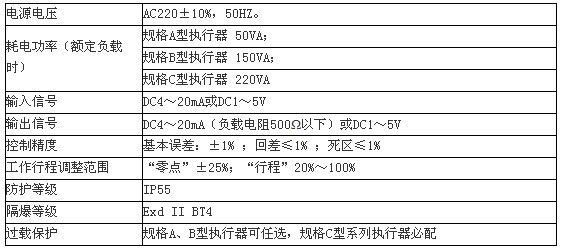

381R型系列角行程全電子式電動執行器主要技術參數

381R型系列角行程全電子式電動執行器外部配線
輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜

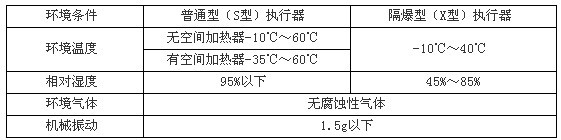

381R型系列角行程全電子式電動執行器環境條件

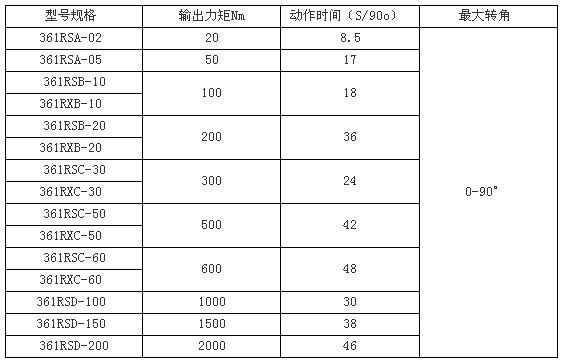

381R型系列角行程全電子式電動執行器主要技術參數

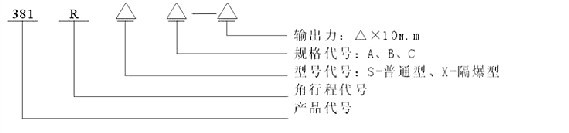

381R型系列角行程全電子式電動執行器型號編制:
