一、電動O型切斷球閥 結構特點及應用范圍
ZHRO型電動O型球閥，是由電子式角行程電動執行機構3610R或3410R系列與球閥調節機構組成。具有結構簡，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛應用于石油化工，冶金、輕工等工業自控領域對氣體、液體輸送管道中介質的切斷或流通。

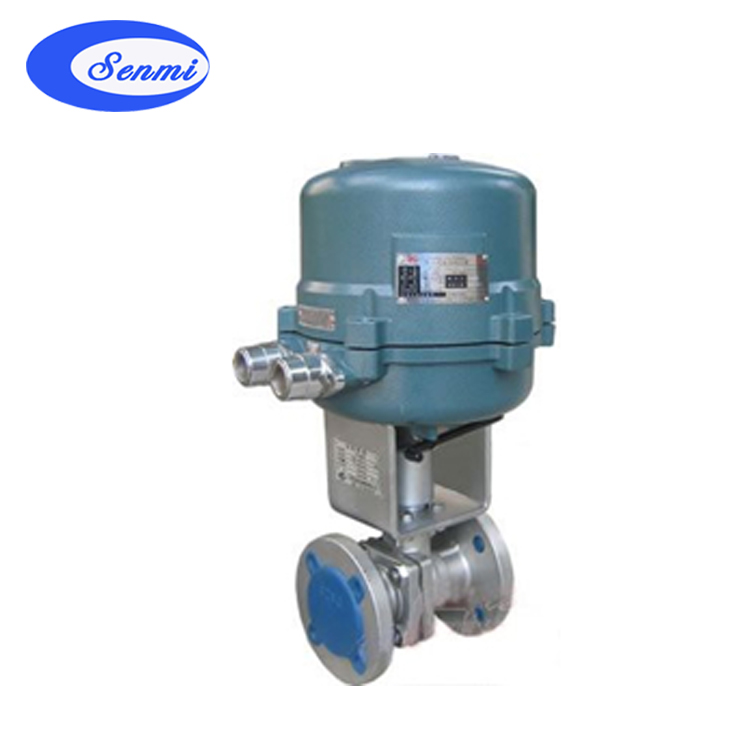

電動O型球閥
電動V型球閥
二、電動O型切斷球閥設計標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。 2、法蘭尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。 3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。 4、檢驗主試驗：JB/T 9092、API 598。
三、電動O型切斷球閥主要技術參數
公稱通徑 mm
15
20
25
32
40
50
65
80
100
額定流量系數Kv
38
72
110
170
270
380
510
940
公稱壓力 MPa
1.0；1.6；2.5；4.0；6.4
額定轉角 °
0～90
流量特性
快開
介質溫度 ℃
-20～120
閥體材質
HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球體材質
1Cr18Ni9；0Cr18Ni12Mo2Ti
配執行機構型號
PN10、16
361RSA-05 341RSA-05
361RS(X)B-10 341RS(X)B-10
361RSC-30 341RSC-30
PN40
361RSD-150 341RSD-150
四、電動O型切斷球閥 執行器主要技術參數
類別
型 號
輸出力矩 N.m
動作時間 S/90°
技術參數
普通型
17
電 源：220±10%Va.c.50Hz 驅動電機：交流可逆電機 輸入信號：1-5V d.c. 4-20mA d.c.(信號線用屏蔽線) 開度信號：4-20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT4
361RSB-10 341RSB-10
18
300
24
1500
42
防爆型
361RXB-10 341RXB-10
四、電動防爆球閥 主要外形尺寸
PN16電動防爆球閥外形尺寸
公稱通徑
L
D
D1
D2
n-d
H
D3
130
95
46
4-φ14
322
260
140
105
75
56
325
150
115
85
333
164
135
76
4-φ18
427
290
180
145
84
448
200
160
125
99
456
220
185
118
495
250
195
132
8-φ18
535
280
215
156
568
320
245
210
184
635
360
240
211
8-φ22
700
400
335
295
266
12-φ22
860
520
PN40電動防爆球閥外形尺寸
366
86
366.5
426
506
165
516
610
670
235
190
698
8-φ26
710
284
730
