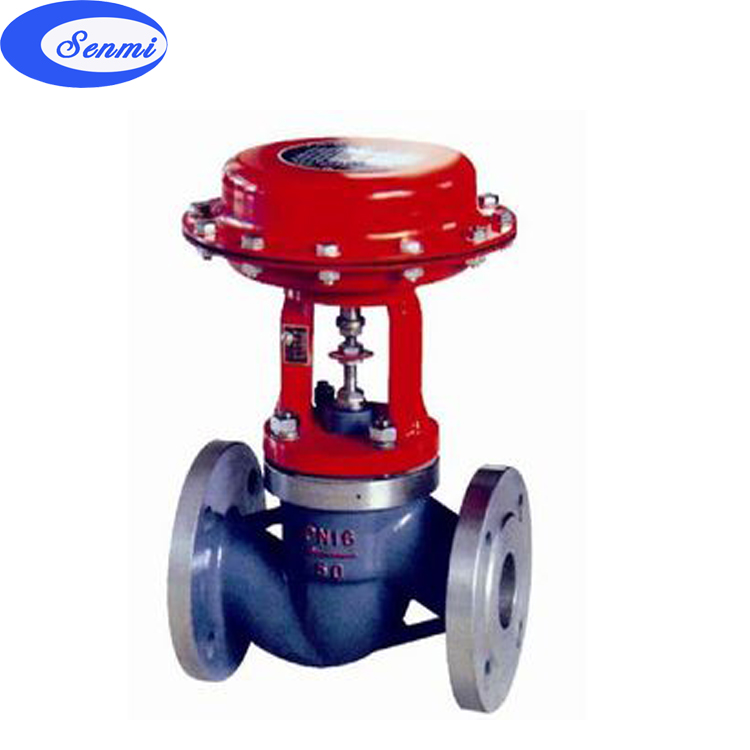

氣動薄膜切斷閥 概述
ZMQ型氣動薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。
氣動薄膜單座切斷閥 產品特點
1、切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。 2、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。 3、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。 4、平衡型閥內件，提高了切斷閥的許用壓差。 5、波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。 6、活塞式執行機構，操作力大，使用壓差大。
氣動薄膜切斷閥主要零件材料
閥體、密封套筒：HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti 閥芯、閥座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太萊合金 套筒、閥塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金 填 料：聚四氟乙烯、柔性石墨 波紋膜片：丁腈橡膠夾增強滌綸織物 彈 簧：60Si2Mn 閥桿、推桿：2Cr13、1Cr18Ni9Ti 閥芯、閥塞(軟質件)：增強聚四氟乙烯 波紋管：1Cr18Ni9Ti
氣動薄膜單座切斷閥 規格與技術參數
公稱通徑 DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
額定流量 系數 KV
單座、雙座
5
7
11
30
48
75
120
190
300
480
760
套筒
公稱壓力 PN(MPa)
1.0 1.6 4.0 6.4
額定行程 (mm)
8
12
有效面積 (c m 2 )
ZMQ 型
400
600
1000
ZSQ 型
160
250
允許泄 漏量
硬密封 1/h
- 般： 10 -4 X 閥額定容量；嚴密型：?jiǎn)?、雙座： 1.2X10 -7 ，套筒 5X10 -6 X 閥額定容量
軟密封
VI 級
允許壓差 (MPa)
ZMQ P N 正作用
6.4
5.09
2.91
1.85
2.18
1.33
1.52
0.99
0.62
0.60
0.69
0.39
ZMQ P N 反作用
3.88
2.47
1.77
2.03
1.32
0.83
0.80
0.92
0.52
ZSQ P N
6.1
3.5
2.3
3.0
1.9
1.5
0.93
0.84
0.65
0.47
Z M S QM
公稱壓力
信號壓力 (kPa)
ZMQ
0 或 250
ZSQ
0 或 400 ～ 600
1)本產品性能指標貫徹GB/T4213-92； 2)表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變； 3)表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差.
