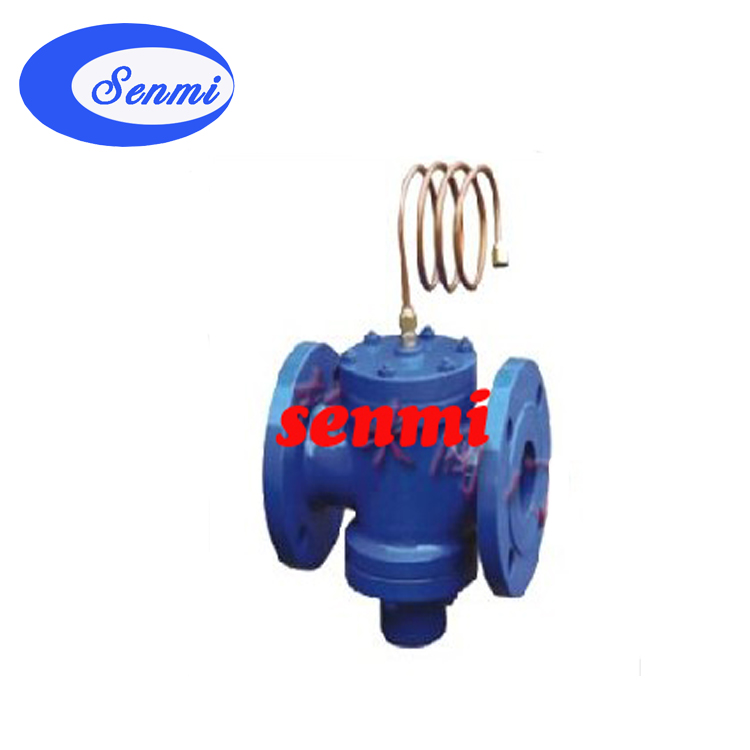

一、自力式壓差平衡閥 產品概述
本公司研發生產的 ZYC 型 自力式壓差平衡閥 ，是不需外來能源，依靠被調介質自身壓力變化進行自動調節，自動消除管網的剩余壓頭及壓力波動引起的流量變化，恒定用戶進出口壓差，有助于穩定系統運行。自力式壓差平衡閥特別適用于分戶計量或自動控制系統中。
二、自力式壓差平衡閥 產品特點
自力式壓差平衡閥 為雙閥瓣結構，閥桿不平衡力小，結構緊湊，用于供熱(空調)水系統中，恒定被控系統的壓差，并有以下的特點： 1 、恒定被控系統壓差； 2 、支持被控系統內部自主調節；排除外網壓差波動對被控系統的影響； 3 、采用先進技術膜片，理論誤差為零，且可承受 0.8MPa 的壓差； 4 、采用先進的無級調壓結構，控制壓差可調比可達 25 ： 1 ； 5 、當被控系統內部無自主調節時，該閥即具備了自力式流量控制閥的功能，設定流量的方法： a 、調節控制壓差的大??； b 、調節被控系統阻力的大??； 6 、具備消除堵塞的功能，當控制壓差最大時，閥門為全開狀態，堵塞在雙閥瓣處的污物會(huì )在介質壓力下清除干凈，方法是將導壓管端的球閥關閉 3 － 5 分鐘。 7 、控制壓差精度 ±5 ；
三、自力式壓差平衡閥 主要技術參數
公稱通徑
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
公稱壓力
PN1.0 、 1.6 MPa
閥體形式
直通鑄造閥
法蘭標準
ANSI 、 JIS 、 DIN 、 GB 、 JB ( 特殊可按用戶提供 )
連接形式
法蘭 (FF RF RTJ) 、螺紋 ( 適用于 1″ 以?xún)?/span> )
介質溫度
0 ～ 150 ℃
工作壓差范圍
0.02 ～ 0.3MPa
控制壓差設定值
0.02MPa
控制壓差可調范圍
導壓管長度
1.6m
導壓管連接端尺寸
1/2" 管螺紋
四、自力式壓差平衡閥 主要零件材料
底蓋
鑄鐵、球墨鑄鐵、鑄鋼
彈簧
65Mn/60Si2Mn
閥體
閥座
2Cr13 、 304
閥芯、閥桿
密封墊片
柔性石墨、聚四氟乙烯
上蓋
五、自力式壓差平衡閥 主要外形尺寸
L
110
115
130
215
230
275
290
310
428
480
650
700
H
145
160
174
220
240
375
455
545
6255
720
775
960
H1
58
63
74
99
133
140
189
176
224
347
399
431
459
595
