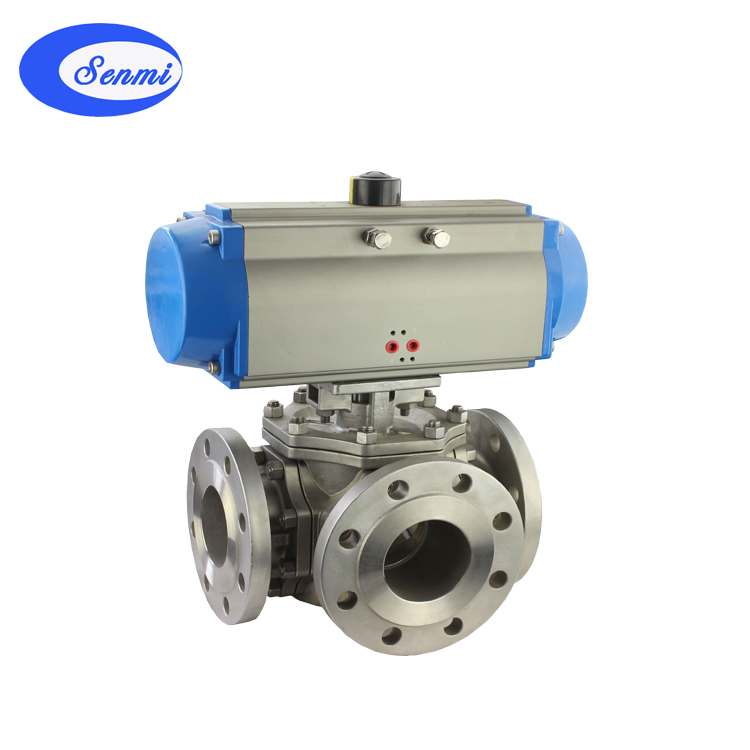

氣動三通調節球閥,氣動切斷閥

SENMI專業生產氣動球閥,氣動切斷閥,氣動開關球閥,氣動切斷球閥,氣動三通調節球閥,氣動二通球閥,氣動法蘭二通球閥,氣動法蘭球閥,氣動調節球閥,氣動切斷閥等歡迎新老客戶來電咨詢!服務熱線:18917369980

一、氣動三通調節球閥概述

氣動三通球閥可分為L(cháng)形和T形，L形(Q44F)三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形(Q45F)三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。

二、 氣動三通調節球閥 主要零件材料

閥體、閥蓋	WCB 、CF8
球體	WCB+Hcr 、CF8
閥桿	2Cr13 、CF8
閥座	PTFE
填料	PTFE

三、氣動三通調節球閥介質流向原理

三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

四、 氣動三通調節球閥 執行標準

1. 設計和制造：GB/T12237-1989； APl608
2.檢驗和試驗：GB/T13927-1992； APl 598
3.法蘭連接：JB/T79； ASMEANSI B165
4.結構長度：JB-2002

五、 氣動三通調節球閥 性能參數

試驗壓力	公稱壓力(Mpa)
Mpa	1.6	2.5	4.0	CL150	JIS10K
強度試驗	2.4	3.8	6.0	3.2	2.4
密封試驗	1.8	2.8	4.4	2.2	1.5
氣密試驗	0.5-0.7
工作溫度	PTFE≤150℃ PTL≤300℃
適用溫度	C ：水、油、氣；P：硝酸類；R：醋酸類

六、 氣動三通調節球閥 主要外型尺

公稱壓力PN(MPa)	公稱通徑DN(mm)	尺寸
公稱壓力PN(MPa)	公稱通徑DN(mm)	D	D1	D2	L	H	L0	b	n-d
1.6	25	115	85	65	160	199	164	16	4-φ14
	32	140	100	76	180	240	190	18	4-φ18
	40	150	110	84	200	255	210	18	4-φ18
	50	165	125	99	230	286	247	20	4-φ18
	65	185	145	118	290	330	276	20	4-φ18>
	80	200	160	132	310	349	308	20	4-φ18
	100	220	160	156	350	421	348	22	8-φ18
	125	250	210	184	400	485	432	22	8-φ18
	150	285	240	211	480	582	524	24	8-φ22
2.5	25	115	85	65	160	199	164	16	4-φ14
	32	140	100	76	180	240	190	18	4-φ18
	40	150	110	84	200	255	210	18	4-φ18
	50	165	125	99	230	286	247	20	4-φ18
	65	185	145	118	290	330	276	22	8-φ18
	80	200	160	132	310	349	308	24	8-φ18
	100	235	190	156	350	421	348	24	8-φ22
	125	270	220	184	400	485	432	26	8-φ26
	150	300	250	211	480>	524	524	28	8-φ26
