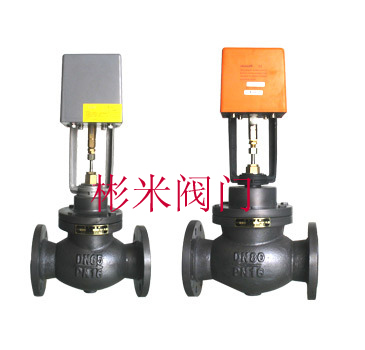

比例積分二通閥 用途

電動二通閥是自動調節控制管道量度的裝置，適用供熱、通風和空調系統中對次序、熱水的連續調節控制。如：空調通風設備的水路控制，供暖設備的水路控制。

比例積分二通閥工作原理

電動二通閥由閥門和執行器組成(執行器的結構和工作原理請詳見執行器說明書)。

電動二通閥由閥體、閥蓋、閥座、閥瓣及閥桿等零件組成，具體結構參見結構圖。

電動二通閥由工作原理在執行器的作用下，閥桿帶動閥瓣做上升或下降運動，改變閥瓣與閥座間的流通面積，以便調節并控制介質的流量。

比例積分二通閥外形尺寸

比例積分二通閥主要技術參數

介質：熱冷水、50%乙二醇、蒸汽

介質溫度：2-120℃

公稱壓力PN：1600KPa

流量特性：等百分比或線性

滲漏量：Kv值的0.01%

◆主要材料

1、閥體、閥座：黃銅/青銅

2、閥瓣：1Cr18Ni9+NBR

3、閥蓋：黃銅/青銅

4、閥桿：1Cr18Ni9

5、填料：聚四氟乙烯、NBR

6、執行器

比例積分二通閥閥門的型號及尺寸
