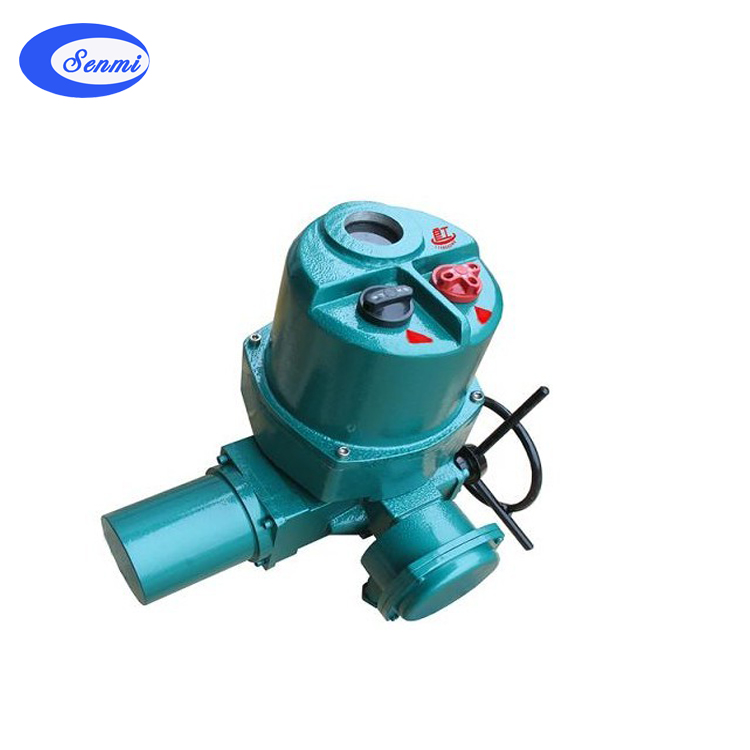

Q 型部分回轉電動執行器	Q 型部分回轉電動執行器

二、 Q 型部分回轉電動執行器 結構特點一體式的結構 ： Q 和 QB 型電裝由閥門專用電機、減速器、行程控制機構、轉矩限位機構、開度指示機構、手輪、機構限位機構等組成。 QB 是在 Q 的基礎上增加了隔爆面，采用隔爆接線盒和隔爆型電動機。 Q 型的傳動原理見圖，整體型電裝是在 Q 普通型電裝基礎上派生而成。疊加式的結構 ： DQ 型電裝由廠生產的 Z 型電裝加二級減速器組成。按其使用的 Z 型電裝，分為 DQW 戶外型(用 Z 的戶外型)； DQB 隔爆型(用 Z 的隔爆型)。
三、 Q 型部分回轉電動執行器 使用注意事項
1 、不得在爆炸環境下拆去電氣箱帶電調試電動裝置，打開電氣箱時，必須先切斷電源；
2 、開度機構窗不得與硬物碰撞；
 3 、不得在陰雨天于戶外打開電氣箱蓋、電機等密封部位；
4 、檢查維修后，須將電氣箱罩、電機及其它密封部位蓋嚴緊固，以防雨水、、潮氣進入，造成電器元件失效及零件銹蝕；
5 、安裝或重裝后，首次電動操作，必須使閥門處于中間位置檢查開、關方向，必須按調試要求進行逐項調試，檢查維修后，才能投入使用  6 、本裝置系用閥門專用三相異步電動機，額定持續工作時間不超過 10 分鐘，安裝調試時必須注意，以防電機過熱。
7 、當閥門很少使用時，應制訂定期啟動裝置的制度。

四、 Q 型部分回轉電動執行器主要技術參數
