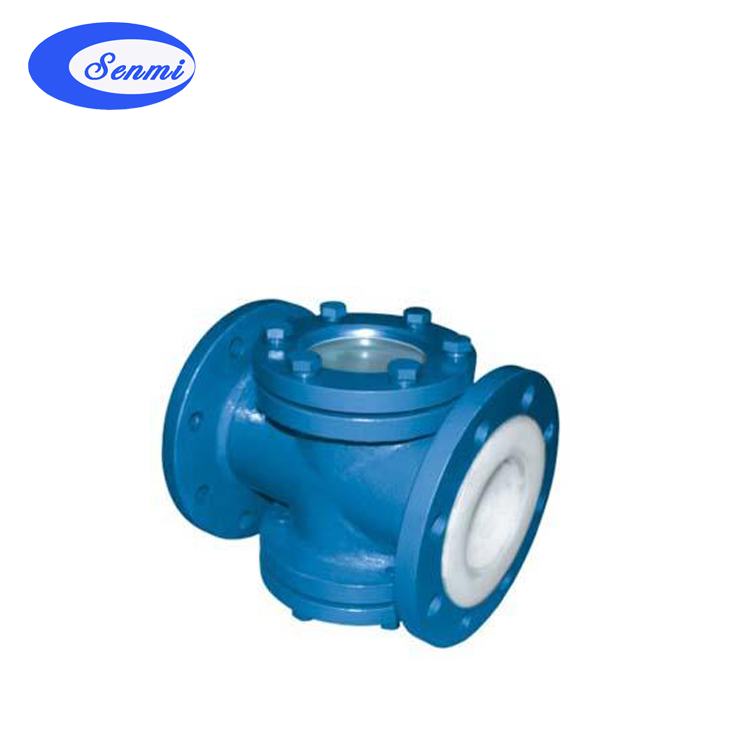

一、概述: FEP(F46)、PCTFE(F3)襯氟視鏡適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
二、用途: 視鏡廣泛應用在石油、化工、醫藥、食品等工業生產裝置的管道中，能有時觀察管道中液體、氣體、蒸汽、潤滑油等介質流動情況，起到了監視生產、避免生產過程中事故發生的作用，是管道裝置上不可缺少的附件。 設計特點： 石油、化工視鏡采用鋼襯氟塑料制造，視鏡片采用鋼化玻璃，可用于強腐蝕性管道中，工作溫度可在-29℃—200℃之間使用。
二、視鏡標記及標準圖號：
標記
標準圖號
重量(公斤)
視鏡I Pg6
Dg50
JB593-64-1
2.3
帶頸 視鏡I Pg6
JB595-64-1
1.7
Dg80
JB593-64-2
3.5
JB595-64-2
3.3
Dg125
JB593-64-3
7.7
JB595-64-3
6.7
Dg150
JB593-64-4
9.1
JB595-64-4
8.6
視鏡Ⅱ Pg6
JB593-64-5
帶頸 視鏡Ⅱ Pg6
JB595-64-5
JB593-64-6
JB595-64-6
JB593-64-7
JB595-64-7
JB593-64-8
JB595-64-8
視鏡Ⅲ Pg6
JB594-64-1
帶頸 襯里 視鏡Ⅲ Pg6
1.8
JB594-64-2
3.6
JB594-64-3
7.8
7
JB594-64-4
9.3
9
三、視鏡明細表：
件名
名稱
數量
材料
碳素鋼Ⅰ
碳素鋼Ⅱ
碳素鋼Ⅲ
1
視鏡玻璃
石棉橡膠板
2
襯??? 墊
A3F
3
接??? 緣
4
壓 緊 環
5
雙頭螺桿
見尺寸表
6
螺?? 母

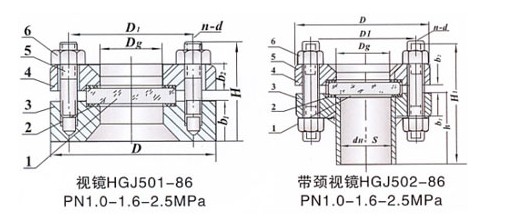

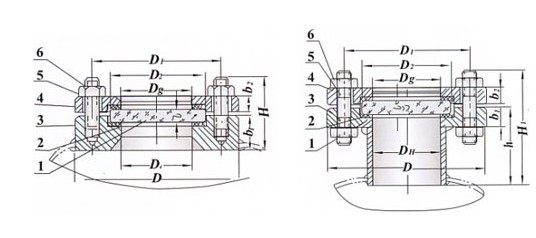

四、視鏡、帶頸視鏡表尺寸及標準圖圖號：
公稱 直徑 Dg
公稱 壓力Pg Kgt/cm2(Mpa)
D
D1
b1
b2
bHxS
h
=H
=H1
50
10(0.98)
130
100
34/22
22
57×3.5
70
79
113
16(1.57)
34/24
24
116
25(2.45)
34/26
26
84
120
80
160
36/24
89×4
86
36/26
91
127
36/28
28
96
128
200
165
40/26
108×4
142
40/28
105
143
125
225
190
133×4
150
250
215
40/30
30
159×4.5
110
螺柱
重量 ㎏
標準圖圖號
數量N
直徑D
碳素鋼
不銹鋼
Ⅰ
Ⅱ
M12
4.7/4.2
HGJ501/502-86
11
4.9/4.5
12
5.1/5.0
13
8
6.8/6.4
14
7.1/7.0
15
7.4/7.4
16
M16
12.0/10.9
17
12.5/11.6
18
14.7/13.6
19
17.6/17.4
10
20
