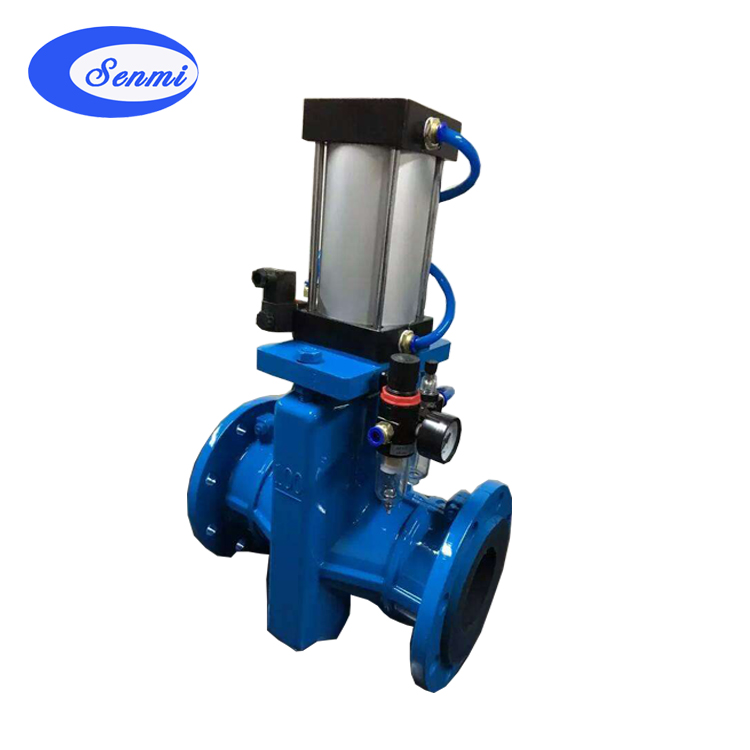

一、GJ641X型氣動管夾閥結構和工作原理：

1結構：氣動管夾閥由左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。
2工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。

二、 GJ641X型 氣動管夾閥安裝及維修：

伸向電觸槽然后用銅絲或不銹鋼箍扎緊二端。
1本廠生產氣動管夾閥尺寸符合機械工業部標準，出廠前經過試驗， 按規定10Kg/cm2持續5分鐘無泄漏，安裝時不必拆洗調整更動。
2氣動管夾閥在管道上任意安裝，沒有介質流向限制，久時使用，如有磨損或泄漏只需將閥體拆下，調換新管套，其閥體可長期使用，經濟的確實惠。
三、氣動管夾閥主要性能規范：
