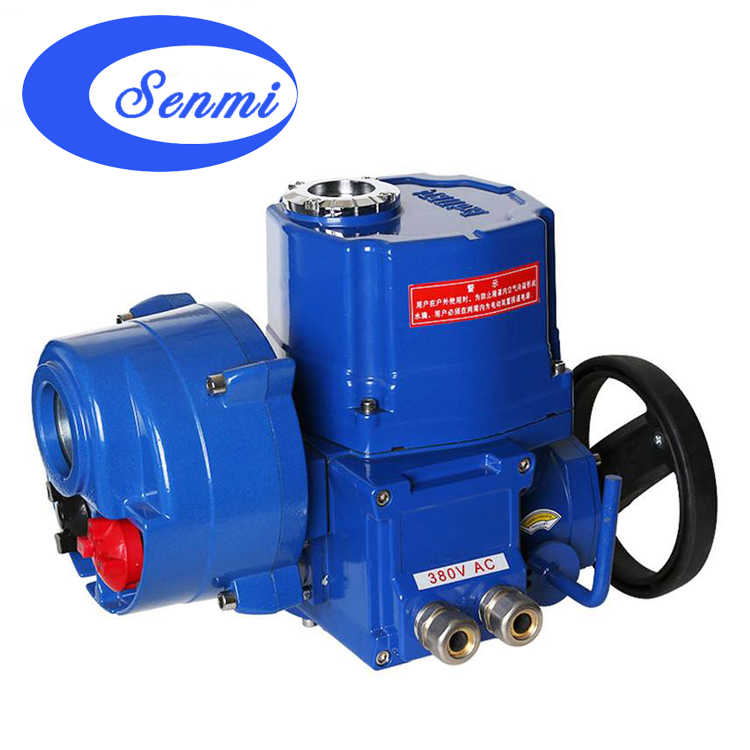

QT電動執行器是引進韓國新技術用于控制90°旋轉的閥門及其他同類產品，如蝶、球閥、風門、擋板閥、旋塞閥、百葉閥等，QT電動執行器可以廣泛應用于石油、化工、水處理、造紙、電站、供熱，輕工等各行業中。CHQ電動執行器以380V/220V/110V交流電源為驅動。以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，大輸出扭距達3000Nm.
QT電動執行器其主要性能特點：
1．殼體-殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。
2．電機-全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。
3．手動結構-手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。
4．指示器-指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。
5．干燥器-用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6．限位開關-機械、電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。
7．扭距開關-（CHQ-010除外）可提供過載保護，防止損壞電機。（出廠前已設定好，請用戶不要隨意更改設置）
8．自鎖-精密的雙蝸輪蝸桿機構可高效傳輸大扭距，效率高，噪音低（大50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠部分穩定可靠，無需再加油。
9．防脫螺栓-拆除外殼時，螺栓附在殼體上，不會(huì )脫落。
10．安裝-底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強?？梢源怪卑惭b，也可以水平安裝。
11．線路-控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。
12．蝸輪-采用凹輪設計，與蝸桿的接觸面大，傳輸扭距大，平衡且耐磨，使用壽命長。
13．PCU板-結構緊湊合理，將PCU板內置于機殼內。

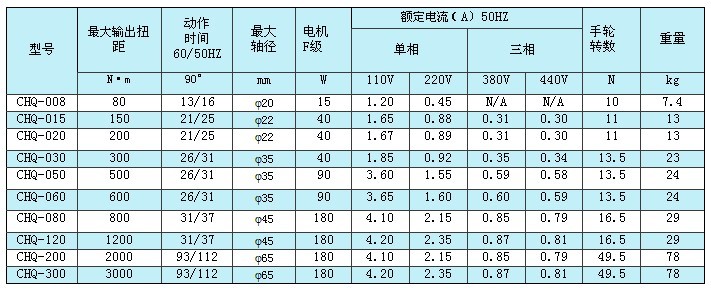

一、QT電動執行器技術參數

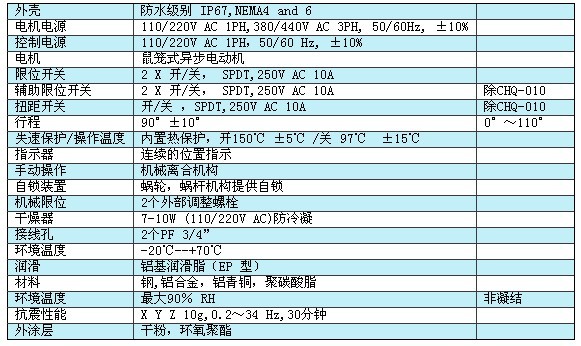

二、QT電動執行器標準件
